柔性電路板的特征之撓曲性和可靠性

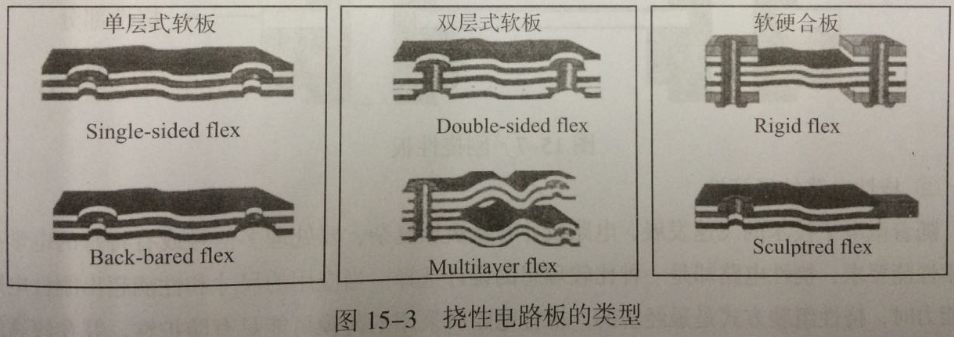

柔性電路板的四大類，有單面、雙面、多層柔性電路板和軟硬結合電路板，各類柔性電路板見圖15-3所示。

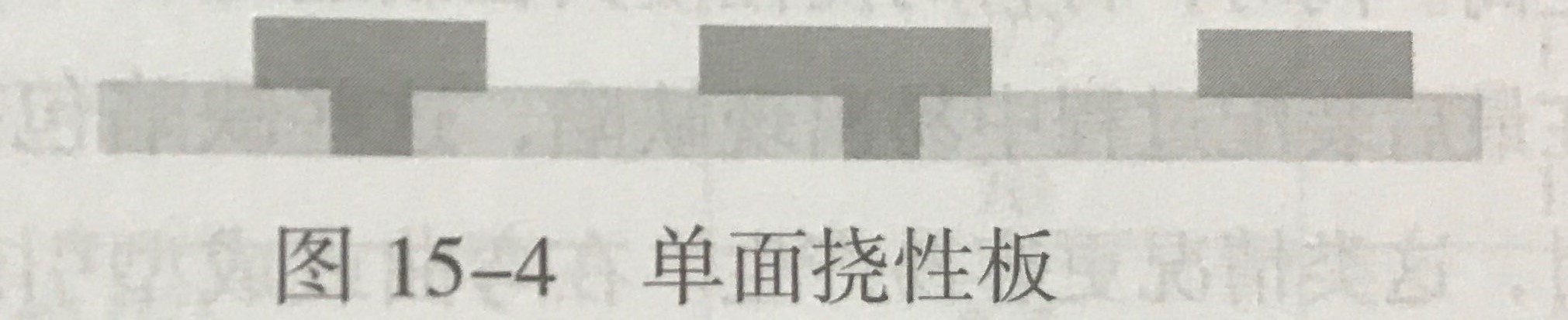

1.單面柔性電路板
在絕緣基材的一面銅箔上經過蝕刻后形成的導電圖形，稱之為單面柔性電路板。絕緣基材可選擇聚酰亞胺薄膜、聚對苯甲酸乙醇酯、芳酰胺纖維和聚氯乙烯。見圖15-4所示
.jpg)

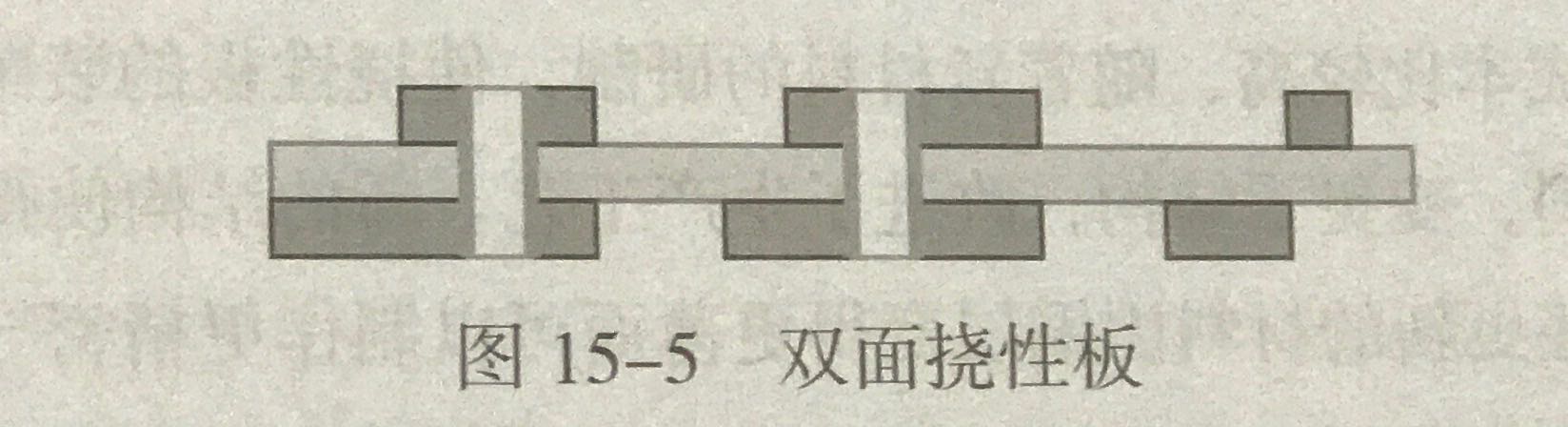

2.雙面柔性電路板
在絕緣基材的兩面銅箔上經過蝕刻后形成雙面導電圖形，并通過孔金屬化將兩面導電圖形連接形成導電通路，稱之為雙面柔性電路板。見圖15-5所示。
.jpg)
3.多層柔性電路板
就是將3層或更多層的單面或雙面柔性電路板層壓在一起，通過鉆孔、化學沉銅和電鍍形成金屬化孔、在不同層間形成導電通路，稱之為多層柔性電路板。見圖15-6所示。

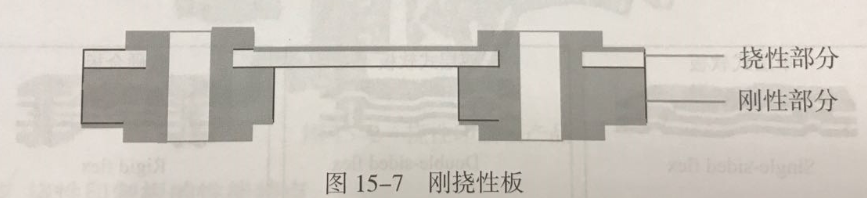

4.軟硬結合板
就是將硬板和軟板有選擇地壓合在一起組成的，通過鉆孔和金屬化孔形成導電連接形成的軟硬結合板。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
