柔性線路板在可穿戴設備中如何實現更優貼合？
在智能手表、健身追蹤器等可穿戴設備日益普及的當下，柔性線路板（FPC）的貼合性能直接影響著設備的舒適性與功能性。那么，柔性線路板在可穿戴設備中如何實現更優貼合呢？??
.png)

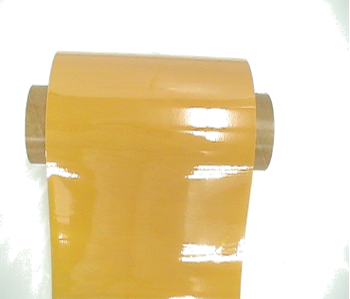

FPC從材料層面來看，選用高柔韌性、低模量的基板材料是關鍵。聚酰亞胺（PI）憑借出色的耐溫性與機械性能，成為柔性線路板的常用基材，但通過添加納米級增韌材料，可進一步降低其模量，使線路板能更緊密地貼合人體復雜曲面。同時，在覆蓋膜的選擇上，采用超薄、高彈性的丙烯酸類膠黏劑，不僅能增強線路板的絕緣性，還能在多次彎折后依然保持良好的粘附力，避免因貼合失效導致的線路故障。?
.png)

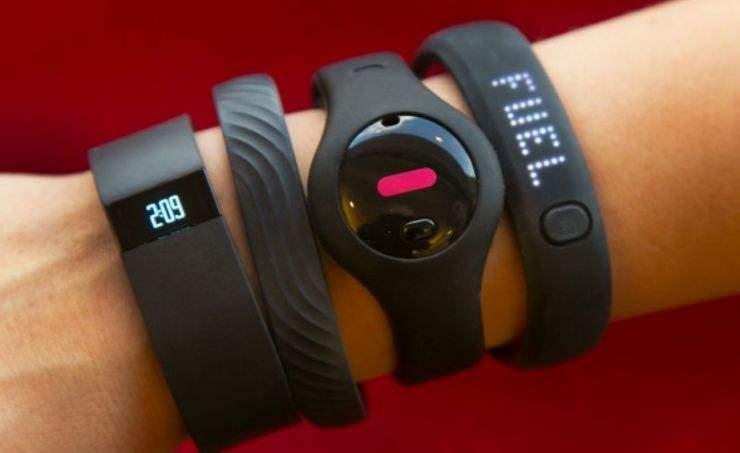

軟板結構設計方面，優化線路布局與外形輪廓是提升貼合度的重要手段。通過將線路板設計成弧形、波浪形等與人體部位相匹配的形狀，能減少應力集中點。例如，智能手環的柔性線路板采用環形結構，緊密貼合手腕曲線；而智能服裝中的線路板，則根據人體運動時的拉伸、彎曲特點，設計成可伸縮的網狀結構，既保證了信號傳輸，又不影響穿著舒適度。此外，采用分層設計，將電源層、信號層合理分離，能有效降低線路板厚度，使其更輕薄易彎折。?
柔性線路板制造工藝也對貼合效果有著深遠影響。精密的激光切割技術可實現線路板邊緣的高精度加工，避免尖銳邊角對人體造成不適；而選擇性電鍍工藝，能在關鍵部位增強線路導電性的同時，減少線路板整體重量。同時，采用真空壓合技術，能使線路板與其他部件更緊密地結合，提高整體貼合度與穩定性。
?
在未來，隨著納米材料、3D 打印等技術的不斷發展，柔性線路板在可穿戴設備中的貼合性能有望得到進一步提升?；蛟S在不久的將來，我們能看到更加輕薄、貼合的可穿戴設備，為人們帶來全新的智能生活體驗。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
