關于指紋模塊FPC焊接的一些關鍵步驟

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：912發布日期：2025-02-13 08:51【大中小】

指紋模塊FPC（柔性電路板）焊接是將指紋模塊與FPC進行電氣連接的關鍵工藝，其質量直接影響指紋模塊的性能和可靠性。以下是FPC焊接的一些關鍵步驟：

準備工作

材料準備: 準備好指紋模塊、FPC、焊錫膏、助焊劑等材料，并確保其質量合格。

設備準備: 準備好熱風槍、烙鐵、顯微鏡等設備，并調試至合適參數。

環境準備: 確保焊接環境清潔、無塵、無靜電。

FPC焊盤處理

清潔焊盤: 使用無水乙醇或異丙醇清潔FPC焊盤，去除油污和氧化物。

涂抹助焊劑: 在FPC焊盤上均勻涂抹一層薄薄的助焊劑，以提高焊接質量。

指紋模塊定位

對準焊盤: 將指紋模塊的引腳與FPC焊盤精確對準。

固定位置: 使用高溫膠帶或夾具固定指紋模塊的位置，防止焊接過程中移位。

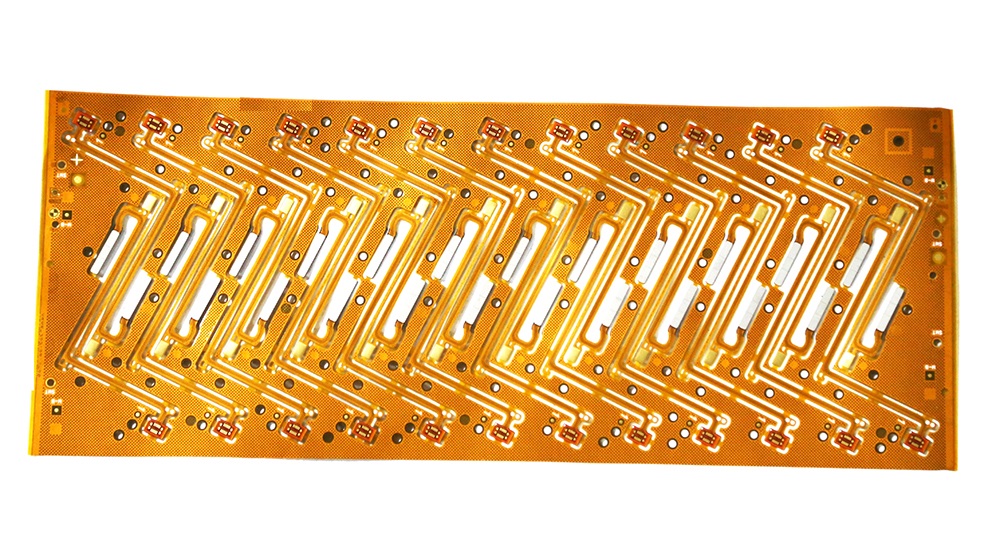

指紋模塊軟板焊接

熱風槍焊接: 使用熱風槍對FPC焊盤進行預熱，然后使用烙鐵將焊錫絲融化在焊盤上，形成焊點。

溫度控制: 嚴格控制焊接溫度，避免溫度過高損壞指紋模塊或FPC。

焊接時間: 控制焊接時間，確保焊點牢固可靠。

清洗和檢查

清洗焊點: 使用無水乙醇或異丙醇清洗焊點，去除殘留的助焊劑和焊錫渣。

檢查焊點: 使用顯微鏡檢查焊點質量，確保焊點光滑、飽滿、無虛焊、假焊等現象。

測試

電氣性能測試: 測試指紋模塊與FPC之間的電氣連接是否正常。

功能測試: 測試指紋模塊的功能是否正常。

注意事項

操作人員需經過專業培訓，熟悉焊接工藝和操作規范。

焊接過程中需佩戴防靜電手環，防止靜電損壞電子元器件。

焊接完成后需進行充分的冷卻，避免熱應力對焊點造成影響。

軟板廠的指紋模塊FPC焊接是一項精細且復雜的工藝，需要嚴格控制各個環節，才能確保焊接質量和產品可靠性。隨著指紋識別技術的不斷發展，F(xiàn)PC焊接工藝也將不斷進步，為指紋模塊的性能提升和應用拓展提供有力保障。
