指紋模塊FPC廠講你知道那些PCB行業標準嗎？
01
指紋模塊FPC廠了解到，PCB行業作為電子產品的載體，其從材料，設計，生產有著完整的行業標準，了解標準，達到標準，超越標準是我們每一個PCB從業者奮斗目標，那么我們PCB有那些行業標準呢？接下來的章節帶大家了解國內外PCB相關標準。
02
國際相關PCB行業標準
國際電工委員會（IEC）:
249和326系列標準；
國際電子工業聯接協會：
IPC-4001系列標準；
IPC 6010系列標準；
IPC TM 650標準;
美國軍標：MIL系列標準；
日本行業協會標準：JPCA 5010系列標準；
英國標準：BS 9760系列標準
03
國內相關PCB行業標準
國家標準：
GB 4721～4725等系列的材料標準；
GB 4588系列的產品和設計有關標準；
GB 4677系列的試驗方法標準；
國家軍用標準：
GJB 362A（總規范）；
GJB 2424（基材）系列標準；
行業標準：
SJ系列標準（電子行業）；
QJ系列標準（航天行業）；
04

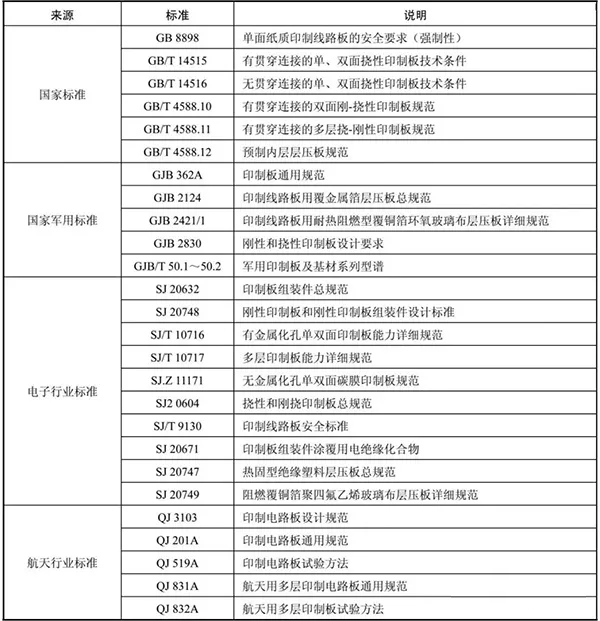

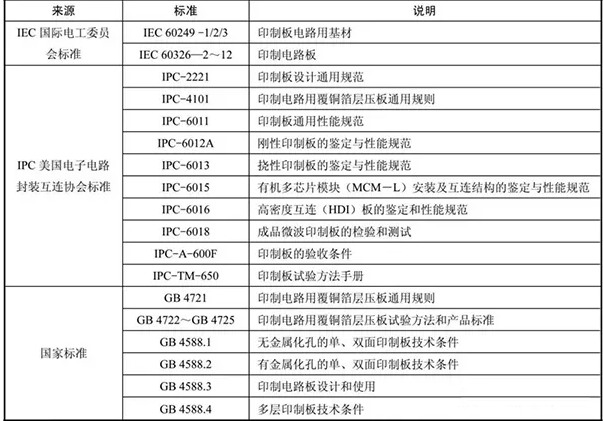

軟板廠講國內主要引用標準
05
相關引用標準特點說明
① 國標GB 4588系列標準中規定了印制板各項
性能和要求，但是沒有質量保證要求。
② IPC標準系列配套性好，適用性強。我國的
PCB標準制訂工作正在向這方面努力。
③ 在IPC的印制板驗收標準中，IPC-A-600K
以驗收要求的圖解說明為主，圖文并茂，
技術要求直觀，主要說明了能直接觀察到的
或通過放大和顯微剖切能觀察到的印制板
內部和外部質量狀況，但是沒有通過其他
方法測量的技術要求和質量保證條款。
④ IPC-6011系列標準對印制板的各項技術
要求全面，也有質量保證條款。
以上就是柔性線路板廠整理的PCB行業標準，希望大家有所收獲！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
