用于可穿戴設備的軟板有了新亮點

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：4570發布日期：2019-05-16 11:47【大中小】

柔性電子，是近年來非常熱門的一項新興技術。不同于傳統電子器件給我們帶來的僵硬呆板的印象，柔性電子產品能在一定范圍的形變（彎曲、折疊、扭轉、壓縮或拉伸）條件下正常工作。據德國電子同步加速器研究所（DESY）官網近日?qǐng)?bào)道，該機構與漢堡大學合作開發出一項適合3D打印技術的工藝，它開辟了銀納米線網格的電子器件作為可以3D打印電路的可能性，可以嵌入各種柔性和透明塑料中，用于制造透明并具有機械柔性的電子電路。

為了研究，研究人員正在研究長度比高達1000的可固化材料和銀納米線，并開發了這種材料制作的柔性電容器，他們認為這可能會帶來發光二極管，太陽能電池或電路板工具的進步。“ 這項技術的核心是銀納米線，形成導電網格，”漢堡大學的Tomke Glier解釋道。銀線通常為幾十納米厚，而層厚度為10至20微米。在X射線分析中，納米線結構在聚合物中看起來沒有變化，然而，研究人員表示，由于材料在固化過程中引入的壓縮，網格的導電性甚至得到改善。出于成本目的，研究人員的目標是盡可能利用最少的納米線獲得盡可能高的電導率。

銀納米線網絡（圖片來源：漢堡大學, Ferdinand Otto）

研究人員開發了一項適合3D打印技術的工藝，它可以用于制造透明并具有機械軟板。“實驗室中，我們?cè)诜謱舆^程中執行了各個工作步驟，但實際上它們可以在以后完全轉移到3D打印機，”Glier解釋說，“然而，傳統3D打印技術的進一步發展，通常針對單個打印墨水進行了優化，對此也是必不可少的。在基于噴墨的工藝中，打印噴嘴可能被納米結構堵塞，“共同作者M(jìn)ichaelRübhausen說。

研究人員對結構分析的結果充滿熱情，他們用X射線成像檢查了結構，靈活性和通路，顯示出彈性和高度可彎曲的特性。

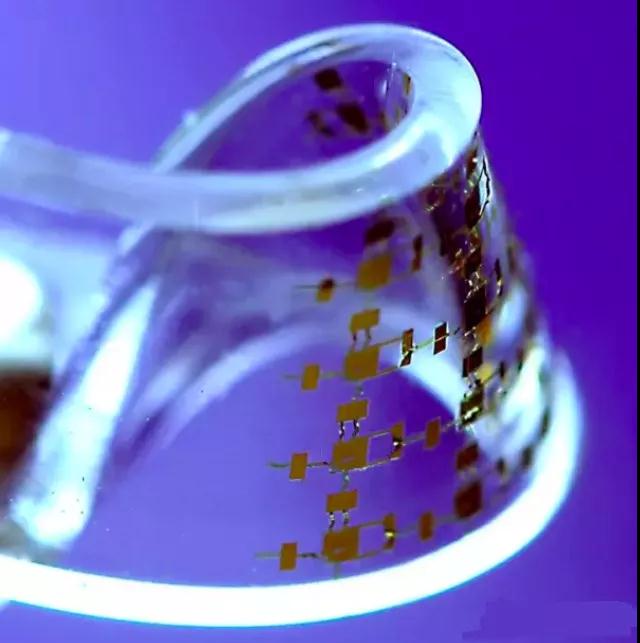

柔性電容（圖片來源：漢堡大學, Tomke Glier）

FPC是可穿戴電子設備的基礎。目前，柔性電子已經成為交叉學科中的研究熱點之一，它涵蓋有機電子、塑料電子、生物電子、納米電子、印刷電子等領域，其產品包括RFID、柔性顯示、OLED顯示與照明、柔性傳感器、柔性光伏、柔性邏輯與存儲器件、柔性電池、可穿戴設備、電子皮膚等。這尤其包括需要盡可能透明的醫療設備。柔性透明電路的通用性足以應用于各種電子產品。雖然它們可能需要各種形狀的打印，但它們可以適合多種幾何形狀。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
