軟板廠用超薄銅箔（UTC用銅箔）日本的生產情況

文章來源：印制電路信息作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：10402發布日期：2017-08-28 05:03【大中小】

形成模塊基本（IC載板）或智能手機用的微細電路圖形，若采用蝕刻工藝由于會產生側蝕而影響微細導體圖形的形成，而采用半加成法或UTC（Ultra-Clad超薄銅箔法）。軟板廠所用UTC法采用的銅箔厚度是3μm左右極薄箔材。通常覆銅板的銅箔厚度即使薄也常是12μm厚，這種12μm厚度的銅箔如作為UTC法之用，也會產生較大側蝕而達不到要求。由于3μm厚的超薄銅箔難于直接使用操作，大都是采用如圖1所示用載體銅箔作襯里的超薄銅箔。將這種材料壓合于基板上以后剝?nèi)ポd體銅箔，然后形成導體圖形。

圖2所示是電解銅箔和壓延銅箔生產額的情況。圖中9μm的曲線也含有上述UTC法用銅箔生產額曲線，厚度9μm以下的無論電解銅箔還是壓延銅箔其生產額曲線基本上是一條直線（電解銅箔05年~08年，壓延銅箔05年~13年）似乎有下降的趨勢，但這一傾向中UTC用電解銅箔有迅速擴大的傾向，差不多占到全部電解銅箔生產額的半數左右，UTC用的壓延銅箔自2014年以后也正逐步增長。

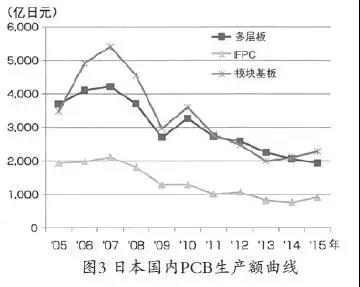

UTC用銅箔應用在多層板，F(xiàn)PC，模塊板（IC載板）方面的生產額如圖3所示，從圖3可以看出這幾類電路板又基本上是減緩下降的傾向，從圖2 UTC用超薄銅箔生產額來看也并不認為會快速增長。

從微細電路圖形的制造工藝從圖2曲線來看在以后的10年左右UTC法將會有較大的增長。但UTC的加成工藝仍屬較為古老的工藝，是不會太普及的。其原因就是有載體層的粘接和剝離，作為直接用粘接的粘接片不僅要易于操作而且粘接后還要能徹底剝掉所形成的剝離層。載體箔可以用鋁箔替代銅箔，采用酸將其除去，而解決剝離層的去除課題在日本是由銅箔生產廠負責，在2000年至2010年的10年間，也曾有了幾個這方面的專利。

即使不采用需要嚴格工藝管理的半加成工藝技術而應用UTC法也可以形成微細電路，認為這就是造成UTC用超薄銅箔快速擴大應用的原因。
