線路板廠菲林正片和負片的區別

文章來源：網絡部作者：李萍查看手機網址

掃一掃！

掃一掃!

人氣：10139發布日期：2015-03-05 09:00【大中小】

線路的制作需要菲林片，而菲林片在制作的過程中分正片和負片，那么什么是正片和負片呢？它們各自在什么情況下使用呢？下面就讓線路板廠為您講述菲林正負片的區別吧~
什么是線路板廠家的菲林正片呢？

線路板廠

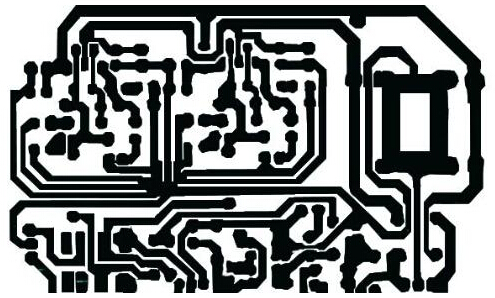

參照以上這張菲林片來解釋，圖片中透明區域是不要的，需要將此部位的銅蝕刻掉。線路板曝光之后，透明部份因干膜受光照而發生化學作用硬化，而我們需要的線路由于有黑色陰影阻擋，因此這部分干膜沒有硬化。顯影制程時把沒有硬化的干膜沖掉，線路板進入電鍍缸時將沒有干膜覆蓋的部位鍍上錫保護住線路圖形，堿性蝕刻時將沒有錫覆蓋的部位全部蝕刻掉。為什么要鍍錫，是因?yàn)槭褂梅屏终谱鞯木€路板使用的是堿性蝕刻藥液，堿性蝕刻藥液能腐蝕掉干膜。

線路板廠家

菲林負片就剛好相反，由于用菲林負片做的線路板使用的是酸性蝕刻藥液，它沒有辦法溶解干膜，因此一般在做內層線路的時候使用菲林負片。此時黑色部位是不要的，曝光顯影之后將未硬化的干膜洗掉，然后進入到酸性蝕刻線中，將沒有干膜覆蓋的銅蝕刻掉，留下的就是要用的線路。與正片比起來，它少了電鍍工序，加快了流程的制作。
而阻焊使用菲林負片，陰影部位一般是線路PAD或是BGA位置PAD，由于線路板在印油的時候是整版印刷，但是線路PAD需要裸露出來，因此將PAD的位置用黑色陰影覆蓋住，曝光顯影后，將PAD上的油墨直接沖掉。
經過線路板廠的親身解說，您是否已經充分了解菲林的正負片的區別了呢？
