電容屏軟板廠家為您解讀那些檢驗標準
柔性線路板的檢驗標準你了解嗎？下面就讓電容屏軟板廠家為您介紹一下吧。
1、基板膜面外觀：導體不存在的基板膜面外觀允許缺陷不超過本身的10%。不允許有其它影響使用的凹凸、折痕、皺紋以及附著異物。
2、覆蓋層外觀
覆蓋膜及覆蓋涂層外觀的缺陷: 允許范圍見下圖，不允許有影響使用的凹凸、折痕、皺褶及分層等。

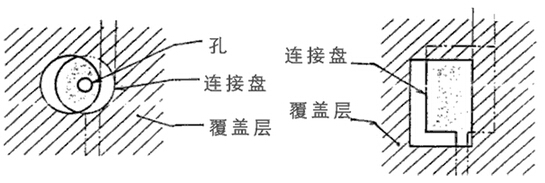

3、連接盤和覆蓋層的偏差: 如下圖所示，連接盤和覆蓋層的偏差ｅ在外形尺寸未滿100mm時允許偏差±0.3mm以下，在外形尺寸100mm以上時允許偏差是外形尺寸的±0.3%以下。

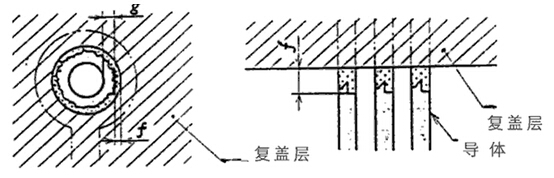

4、粘結劑以及覆蓋涂層的流滲: 如下圖所示粘結劑以及覆蓋涂層的流滲程度ｆ應小于0.2mm以下。但是在連接盤處，加上覆蓋層偏差以及沖孔偏差，必須滿足最小環寬g≥0.05mm
5、變色：覆蓋層下的導體變色，在經溫度40℃，濕度90%，96小時的耐濕性試驗后，必須仍滿足耐電壓、耐彎曲、耐彎折、耐焊接性能要求。

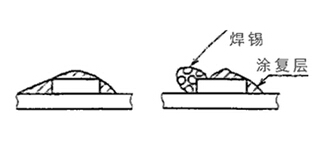

6、涂復層的漏涂: 如下圖所示涂復層的漏涂，按可焊性要求進行試驗，涂復層漏涂部分的導體上不應粘上錫。
7、電鍍結合不良:鍍層不允許有分層，見下圖所示，鍍層結合不良處的寬W1，長度L，加工后導體寬度W,而且鍍層結合不良不得有損于接觸區域的可靠性。
以上柔性線路板的檢驗標準，你全部都掌握了嗎？
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
