淺談FPC裝配工藝
說到FPC廠就不得不提到軟板的裝配，那么在深聯我們是如何來完成這道工序的呢？下面有圖有真相。

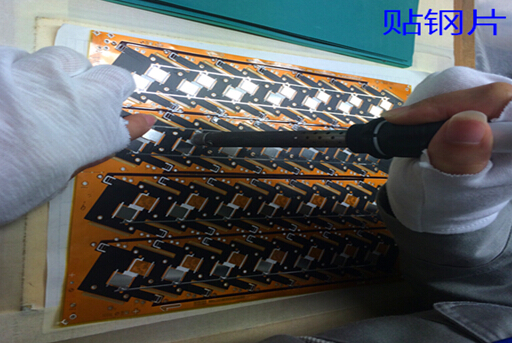

1.貼鋼片：用不銹鋼片貼在軟板相應的位置上，用來局部補強該區域的軟板使其不至于彎折的工藝；

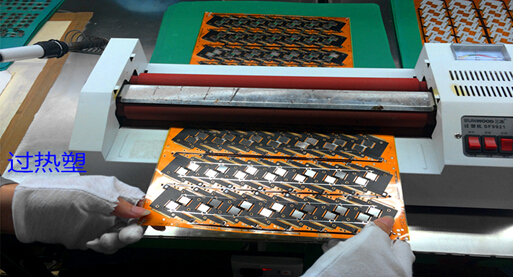

2.過熱塑：提高補強與板子的結合力；

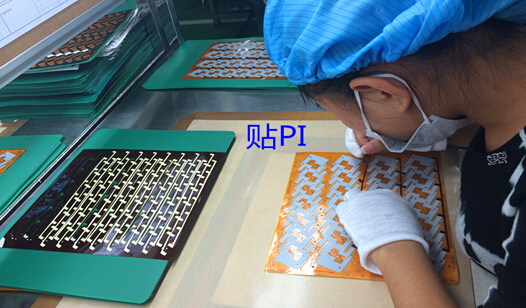

3.貼PI：指補強膠片,一般貼在金手指的背面加強FPC的厚度和強度；

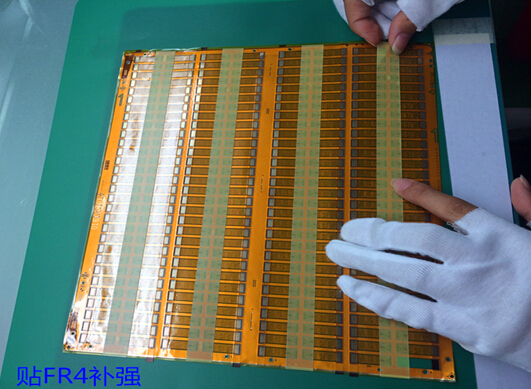

4.貼FR4補強：貼在FPC某區域來增加它的厚度便于插拔；

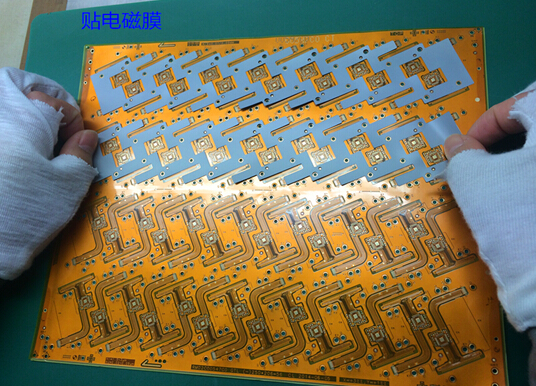

5.貼電磁膜：起到屏蔽信號的作用，用于手機方面的產品；

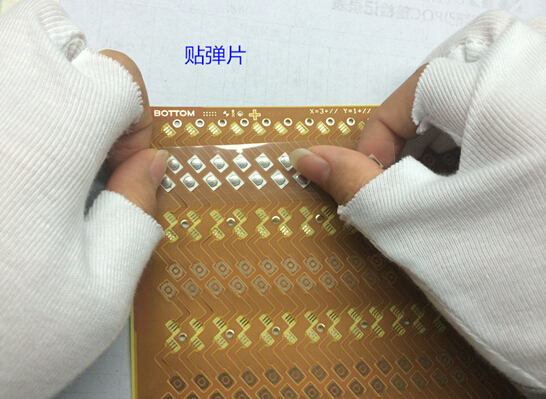

6.貼彈片：按鍵彈片是開關上的一個重要的組成部分，主要應用于薄膜開關、dome片接觸開關、醫療器械等產品中；

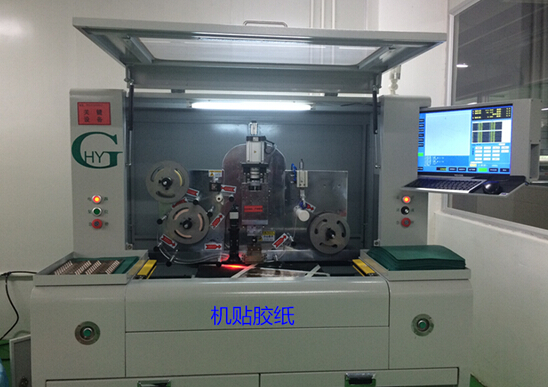

7.貼膠紙：起到粘合的作用，比如說手機屏等；
正所謂，慢工出細活，FPC線路板的裝配就是這樣精細的活，FPC這么嬌小而精悍的藝術品，它是時尚潮流的奠基石，我們所使用的攜帶式電子產品都要用到它，它就像麻雀雖小，五臟俱全。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
