柔性線路板的制作和檢驗標準

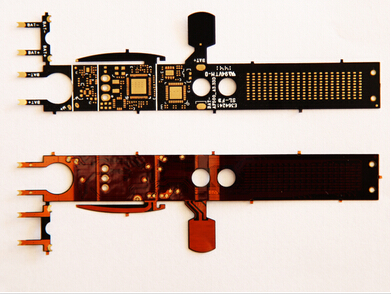

柔性線路板的制作和檢驗規范有哪些？你是否已經熟知和熟識了呢？那么就讓柔性線路板廠帶領大家先來認識下這些標準和牢記外形與孔的檢驗標準吧！
FPC最主要的國際規范有兩份：
1、外觀主要參考IPC/JPCA 6202《單、雙面撓性印制板的性能手冊》主要參考這份；
2、性能主要參考IPC-6013《撓性印制板的質量鑒定與性能規范》；
以上兩份有部分重疊，歐美國家的比較青睞于后者，檢驗環境、檢驗放大倍數、保固期等6202中都有說明。
另外性能的規范主要有兩份：IPC-TM-650《試驗方法手冊》，這份標準是一個大的標準，硬板和軟板的實驗方法均包含在內。
JIS-C-5016《撓性印制電路板試驗方法》這個是日本工業標準，比較常用到。
以下幾點是孔的檢驗標準：
1、尺寸的允許誤差是當外形尺寸不滿100mm時+/-0.3,mm，外形尺寸100mm以上時±0.3%
2、撓性印制板的元件孔最小孔徑是0.5mm，其允許誤差±0.08mm。
3、雙面撓性板的導通用電鍍貫通孔，電鍍后的最小孔徑0.5mm，其允許誤差±0.08mm
4、圓孔: 圓孔的最小孔徑0.5mm，其允許誤差±0.08mm
方孔: 方孔一邊最小尺寸0.5mm，其允許誤差±0.08mm
安裝孔邊緣和板邊緣間最小距離2.0mm以上。
5、孔位置偏差:相對于設計的孔位置，加工后的孔位置偏差0.3mm以下。但導通孔除外。
孔中心間距離:孔中心間距離在未滿100mm時允許誤差±0.3mm，100mm以上的允許誤差±0.3%
以上關于柔性線路板廠外形和孔的檢驗標準，你都牢記了嗎？
