軟板動態彎曲壽命測試標準的更新頻率應如何合理確定？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：894發布日期：2025-03-31 10:16【大中小】

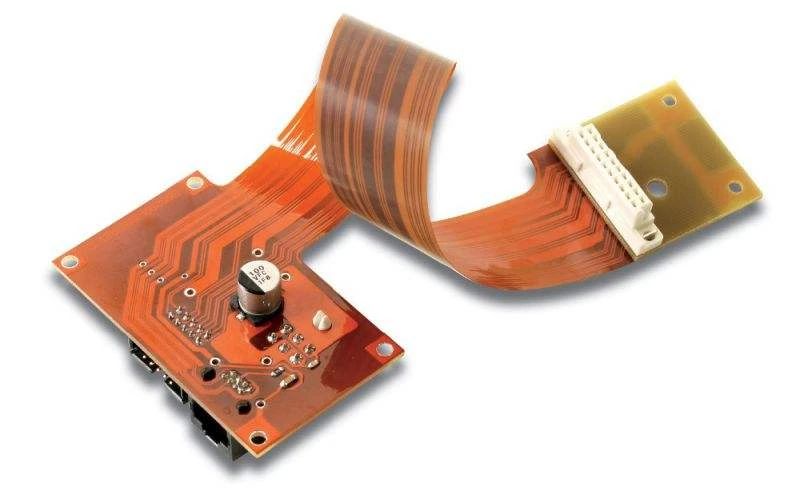

柔性印制電路板（Flexible Printed Circuit Board，簡稱FPC）因其輕薄、柔韌性好、可折疊等優點，廣泛應用于消費電子、醫療設備、汽車電子及航空航天等領域。在這些應用場景中，軟板往往需要承受反復彎折，如智能手機的鉸鏈結構、可穿戴設備的柔性連接、汽車儀表盤的動態觸控等。因此，評估FPC的動態彎曲壽命至關重要，而制定科學合理的測試標準則是保障其可靠性的關鍵。

本文將深入探討軟板動態彎曲壽命測試的標準、方法及關鍵影響因素，為PCB工程師提供專業的技術參考。

軟板動態彎曲壽命的重要性

FPC的動態彎曲壽命（Dynamic Flex Life）通常指其在特定彎曲條件下能夠承受的最大彎折次數。

在實際應用中，如果FPC彎曲壽命不足，可能會導致：

導體斷裂：銅箔在反復彎折過程中發生疲勞開裂，導致電路失效。

介電層破損：基材（如PI聚酰亞胺）在長時間應力作用下開裂，影響絕緣性能。

粘結層脫離：不同層之間的結合力減弱，形成分層或氣泡，影響電氣性能。

因此，準確評估FPC的動態彎曲壽命，不僅能優化設計，還能降低產品使用中的故障風險。

軟板動態彎曲測試的國際標準

目前，業界對FPC動態彎曲壽命的測試已有多個國際標準可參考，主要包括：IPC-TM-650 2.4.9.1：IPC（國際電子工業聯接協會）提供的FPC彎曲測試方法，涵蓋彎折半徑、角度、頻率等參數。

JIS C6471：日本工業標準，規定了FPC在動態彎曲條件下的測試方法。

MIL-STD-2118：美國軍用標準，適用于高可靠性要求的FPC評估。

其中，IPC-TM-650 2.4.9.1 是業界最常引用的標準，它定義了FPC在一定彎曲半徑和角度下的壽命測試方法，并規定了測試終點判定標準（如導體電阻增加或斷裂）。

軟板動態彎曲壽命測試方法

3.1 測試設備及原理

FPC動態彎曲測試通常采用往復式彎曲試驗機（Flex Tester），該設備可模擬FPC在實際應用中的反復彎折情況。主要測試方式包括：

90°彎折測試（Right Angle Bending Test）：FPC在固定點處以90°角度反復彎折，模擬LCD柔性排線的工作環境。

U型彎折測試（U-Shaped Bending Test）：FPC圍繞固定半徑的滾軸進行連續彎折，以評估其耐久性。

扭轉測試（Twist Test）：適用于評估FPC在復雜變形環境下的耐用性，如可穿戴設備的連接電路。

3.2 關鍵測試參數

在進行動態彎曲壽命測試時，以下參數是影響測試結果的核心因素：

彎曲半徑（Bending Radius）

典型值：0.5mm、1mm、2mm 等

半徑越小，對FPC的應力越大，壽命降低。

彎曲角度（Bending Angle）

常見設定：±45°、±90°、±180°

角度越大，FPC的形變越劇烈，容易導致疲勞失效。

彎曲頻率（Bending Frequency）

典型范圍：1~5Hz

過高的頻率可能引發熱累積，影響測試準確性。

測試環境（溫度、濕度）

高溫高濕環境會加速材料老化，需結合實際應用環境設定。

失效判定標準

電氣失效（電阻增加超過10%或斷路）

機械失效（裂紋、分層、變形）

影響FPC動態彎曲壽命的因素

4.1 銅箔類型

電解銅（ED Copper）：結晶結構較粗糙，抗彎折能力較弱，適用于靜態應用。

壓延銅（RA Copper）：晶粒結構均勻，延展性好，適用于高彎折壽命要求的場景。

4.2 基材厚度

較薄的PI基材（如12.5μm）通常具有更好的柔韌性，但抗撕裂能力較弱。

較厚的PI基材（如50μm）增強了機械強度，但彎折次數可能減少。

4.3 疊層結構

采用單面FPC比多層FPC壽命更長，因為增加層數會導致彎折應力集中，容易導致失效。

4.4 線路設計

優化布線方向：避免直角走線，采用弧形線條減少應力集中。

增設補強板：在關鍵彎折區域使用補強層，以分散應力。

柔性線路板動態彎曲壽命優化建議

為提升FPC的動態彎曲壽命，PCB設計師可以采取以下優化措施：

選擇高延展性材料：優先使用RA銅，以提升抗彎折能力。

合理布線：避免信號線垂直于彎折方向，減少斷裂風險。

優化FPC厚度：在保證機械強度的前提下，盡可能降低厚度，以提高柔性。

測試驗證：依據IPC-TM-650等標準進行動態彎折測試，確保壽命滿足產品需求。

軟板的動態彎曲壽命直接關系到產品的可靠性和耐用性，因此在設計階段就應充分考慮材料、布線、結構及制造工藝。通過合理的測試標準和優化設計，可以有效提升FPC的使用壽命，確保其在高動態應用環境中的穩定運行。隨著柔性電子技術的發展，未來FPC的動態彎曲壽命測試方法將進一步細化，以適應更高端、更復雜的應用需求。
