【干貨分享】FPC制造應用難點及其建議方案

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1155發布日期：2024-12-11 08:25【大中小】

在當今電子科技飛速發展的時代，電子產品不斷朝著輕薄化、小型化、多功能化的方向邁進。
FPC（Flexible Printed Circuit，柔性印刷電路板）作為一種關鍵的電子元件連接載體，發揮著越來越重要的作用。它以其獨特的柔韌性、可彎折性等優勢，廣泛應用于智能手機、平板電腦、可穿戴設備、航空航天等眾多領域。了解 FPC 的相關知識，對于深入認識電子產業的發展以及解決其應用過程中的各類問題都有著重要意義。

FPC 制造及應用的難點
（一）彎折可靠性問題
由于 FPC 常常需要在使用中進行多次彎折，尤其是在一些可穿戴設備中，彎折頻率很高，容易出現線路斷裂、銅箔起皺等問題。這一方面與銅箔自身的性能和質量有關，另一方面也取決于彎折區域的設計以及整個 FPC 的結構合理性。例如，如果彎折半徑過小，超出了銅箔和基材能夠承受的極限，就很容易導致線路損壞。

（二）信號完整性挑戰
隨著電子設備傳輸信號的頻率越來越高、速度越來越快，F(xiàn)PC 作為信號傳輸?shù)妮d體，要保證信號的完整性變得愈發困難。線路之間的電磁干擾、信號的衰減等問題都需要妥善解決。比如在高速數據傳輸?shù)?FPC 線路中，如果沒有做好屏蔽措施以及合理的線路布局，就可能出現信號失真，影響整個電子設備的功能實現。

（三）焊接可靠性問題
在將 FPC 與其他電子元器件進行焊接組裝時，由于 FPC 的柔性以及表面材質特性，可能會出現焊接不良的情況，如虛焊、焊錫脫落等。這與 FPC 表面處理工藝、焊接工藝參數以及所用焊料的適配性等多方面因素都有關系，焊接不可靠會導致電子設備出現接觸不良、間歇性故障等問題。

軟板制造應用相關難點的建議方案
（一）針對彎折可靠性問題

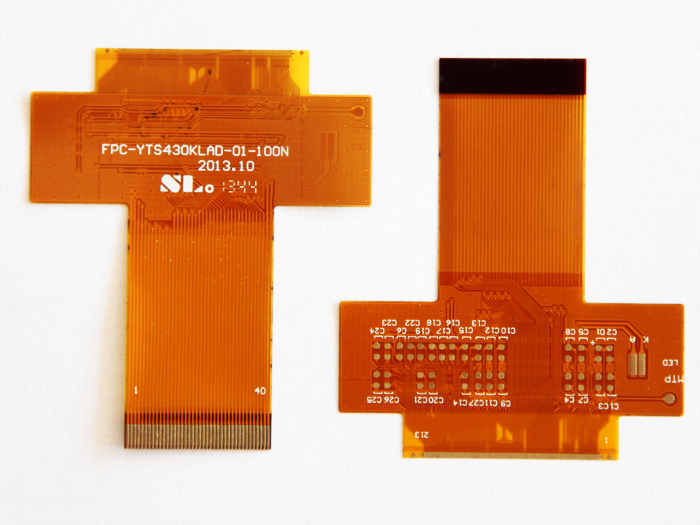

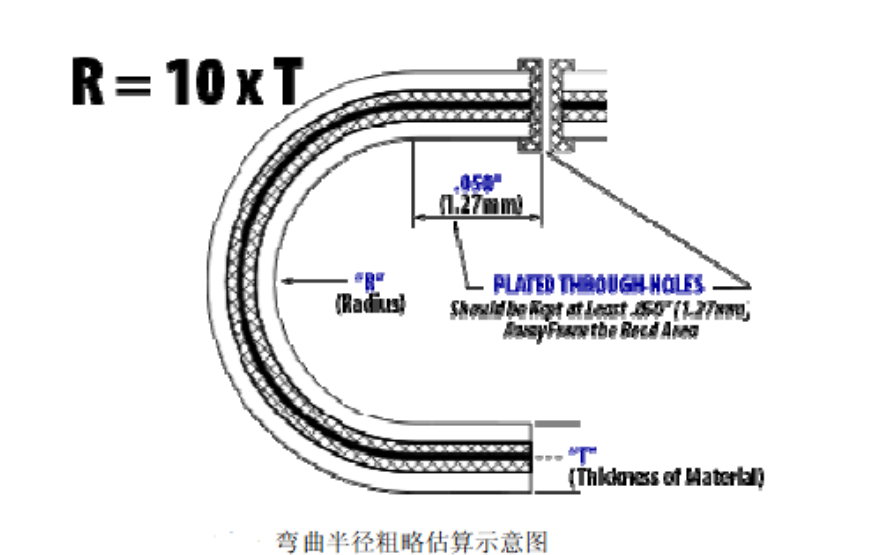

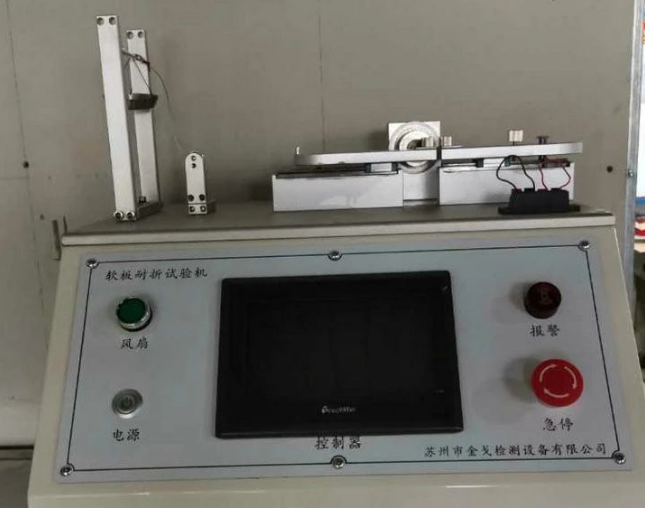

在設計階段，要根據產品實際的使用場景，合理規劃彎折區域，增大彎折半徑，避免出現銳角彎折的情況。同時，優先選用高質量的壓延銅箔等柔韌性好、抗彎折性能強的材料。在制造過程中，可以對彎折區域進行特殊的處理，比如通過局部加厚、添加特殊的柔性涂層等方式增強其抗彎折能力。此外，還可以進行大量的彎折可靠性測試，模擬實際使用中的彎折次數和角度等條件，提前發現并解決潛在的線路損壞隱患。

（二）應對信號完整性挑戰
合理設計線路布局，遵循高速信號傳輸?shù)牟季€原則，如盡量減少線路的長度、避免平行線路過長以降低電磁干擾等。
采用有效的屏蔽措施，比如在 FPC 中添加屏蔽層，可以是金屬薄膜等材料，將信號線與外界干擾源隔離開來。
同時，選擇合適的信號傳輸介質以及優化接地設計，通過這些綜合手段來保障信號在傳輸過程中的完整性和穩定性。

（三）解決焊接可靠性問題
首先要確保 FPC 表面處理工藝達到最佳效果，例如鍍錫、鍍金的厚度和均勻度符合焊接要求。
優化焊接工藝參數，根據 FPC 的材質和所焊接元器件的特點，合理選擇焊接溫度、焊接時間以及焊料的種類等。
在焊接前，可以對 FPC 焊接部位進行適當?shù)那鍧嵑皖A(yù)處理，去除表面的油污、氧化層等雜質，提高焊接的附著力。并且，加強焊接后的質量檢測，通過外觀檢查、X 射線檢測等多種手段及時發現焊接不良的情況并進行返工處理。

柔性線路板作為電子產業中不可或缺的一部分，其材料、工藝等方面都有著獨特的要求和特點。雖然在制造和應用過程中面臨著諸多難點，但通過不斷地優化設計、改進工藝以及采用合理的解決方案，可以有效地提升 FPC 的質量和性能，使其更好地適應各類電子設備不斷發展的需求，為推動電子科技的進一步創新和進步提供有力的支持。隨著材料科學、制造技術等相關領域的持續發展，相信 FPC 在未來將會展現出更大的應用潛力和價值。
