FPC 未來發展趨向：從材料到功能的全面革新

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1194發布日期：2024-12-06 09:09【大中小】

隨著電子產品的發展，電路板的類型也非常多，包括了硬板、軟板、剛撓結合板。硬板就是普通的PCB板，不能彎折，絕大多數的產品都是采用的硬板；軟板就是柔性板，可以一定程度的彎折，一般主要應用于比較輕薄或者有彎折需求的產品中；剛撓結合板就是既有硬板也有軟板，應用的場景也非常多。

什么是FPC

FPC 全稱為柔性印刷電路板（Flexible Printed Circuit），它是一種特殊類型的電路板。

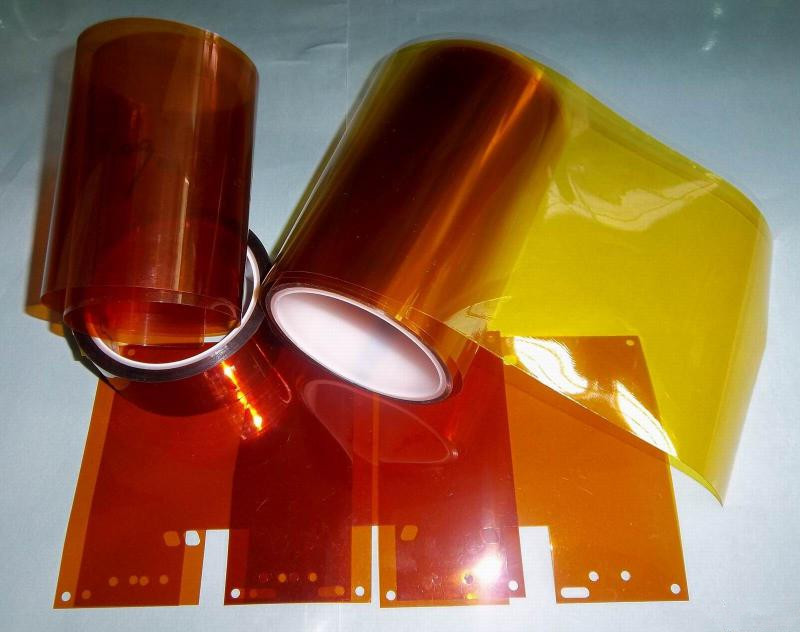

與傳統的剛性電路板不同，F(xiàn)PC 具有可彎曲、可折疊、可卷曲的特性，能夠適應各種不規則的空間形狀，并且可以承受數百萬次的動態彎曲而不會損壞其內部的導線。它主要由柔性覆銅板（FCCl）、覆蓋膜、粘結膜等構成，其中柔性覆銅板常用聚酰亞胺膜（PI）等高分子材料作為基材，賦予了其良好的柔韌性。

FPC 在現代電子設備中應用極為廣泛，像智能手機里連接電池與主板、實現各部件間信號傳輸?shù)牟糠趾芏鄷r候會采用 FPC；在可穿戴設備中，由于其小巧且需貼合人體曲線的特點，F(xiàn)PC 更是不可或缺，能幫助實現設備的輕薄化和高性能化；還有汽車電子領域，如新能源汽車的動力電池模組中，F(xiàn)PC 替代傳統線束，有助于提升車輛的輕量化以及整體性能等。

軟板未來發展

基于中國FPC的廣闊市場，日本、美國、臺灣各國和地區的大型企業都已經在中國設廠。將來，柔性線路板與剛性線路板一樣，F(xiàn)PC會有更大的發展。

那么，F(xiàn)PC未來要從哪些方面去不斷創新呢?主要在四個方面:

材料創新方面

研發人員會不斷探索新的高性能基材材料，除了目前常用的聚酰亞胺膜（PI）外，尋找諸如具備更優耐高溫、耐化學腐蝕、高絕緣性且成本更低的新型高分子材料。同時，對于覆蓋膜、粘結膜等輔助材料，也會朝著提升貼合度、增強防護性以及延長使用壽命等方向去改進，使得 FPC 整體的材料性能能夠適配更多復雜、嚴苛的使用環境。

工藝改進方面

高精度制造工藝會持續升級，例如蝕刻工藝有望實現更小的線路寬度和間距，能在有限的 FPC 面積上布局更復雜、更精細的電路，進一步提高配線組裝密度。電鍍工藝也會更加精準穩定，保障金屬層的均勻性和良好的導電性能。另外，自動化生產工藝會不斷完善，減少人工操作帶來的誤差，提升生產效率和產品良率，降低生產成本。

設計優化方面

借助更先進的設計軟件和算法，F(xiàn)PC 的設計將更加智能化、三維化?？梢愿鶕?jù)具體電子設備的內部空間形狀和功能需求，更精準地進行線路的彎曲、折疊以及多層布局規劃，實現電子元件連接的最優化，充分利用空間的同時減少信號干擾，更好地滿足未來電子產品小型化、多功能化的發展趨勢。

柔性線路板功能拓展方面

隨著電子技術的發展，F(xiàn)PC 不再僅僅局限于信號傳輸和簡單的電路連接功能。未來可能會集成更多的智能功能，比如內置傳感器用于實時監測自身的工作狀態（如溫度、彎折次數等），或者具備一定的自修復能力，當出現微小線路損傷時能夠自動修復，保障其穩定運行，從而在航空航天、醫療健康等對可靠性要求極高的領域得到更廣泛的應用。

從這四個方面對FPC進行相關的創新、發展、升級，F(xiàn)PC會迎來更多的產品應用。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
