【干貨分享】手機攝像頭線路板品質異常與控制要點

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1151發布日期：2024-11-28 09:30【大中小】

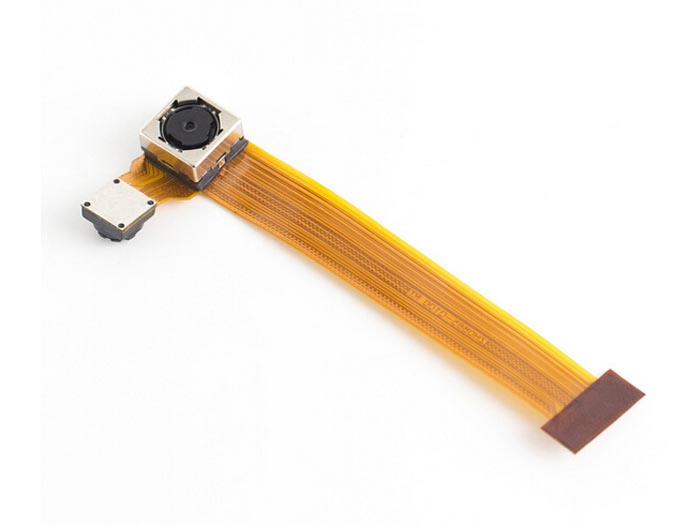

手機攝像頭線路板是手機攝像頭模組的重要組成部分。它負責連接攝像頭的圖像傳感器、鏡頭驅動裝置等核心部件，精準傳輸圖像數據與控制信號。憑借小巧精密的設計以及穩定可靠的性能，保障了手機攝像頭在不同拍攝場景下高效運作，為手機攝影功能的實現奠定了堅實基礎。

有一種手機攝像頭線路板產品，此產品的制作工藝較難，一不小心就會出現品質異常，為此，深聯總結了一份攝像頭線路板在生產過程可能會出現的一些異常分享給到大家，同時也希望這份報告能幫助到大家~

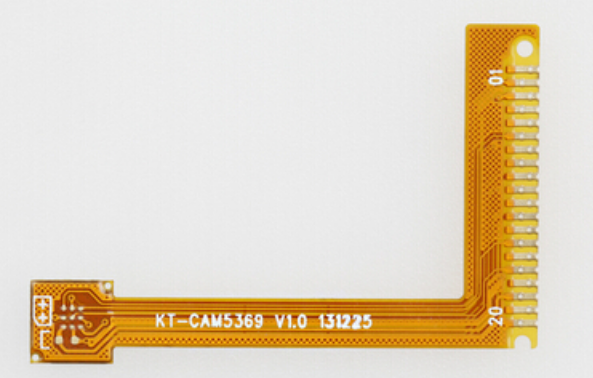

手機攝像頭PCB覆蓋膜貼合時遇到的問題點
1.焊盤被遮蓋，導致焊接效果不佳；
2.貼合漏線：由于焊盤密集,而線路又復雜,所以在設計上很難有焊盤拓展的空間, 因此會導致焊盤(覆蓋膜的外邊緣)與線路的最小間隙小余0.075㎜, 這個尺寸對肉眼貼合覆蓋膜極具挑戰性, 所以經常會有漏線情況發生。
客戶在SMT CMOS過程中很容易發生微短路, 即焊錫點與線路相連, 但是又很難檢測(因被CMOS遮蓋, 目視無法檢測,而X-RAY也檢測不到), 客戶裝機后的不良現象有不連接，亮點，陰影，干擾，死點，油漬，漏光，橫豎線，波紋，發紅發綠，無反應，無畫面等等,非常之復雜。其實這些都是由于貼合漏線所造成的SMT焊錫微短路（焊盤與線路微短路）現象。
3.針對以上兩項的改善對策:
由于印刷防焊綠油的精確度較高, 且綠油可代替覆蓋膜的電氣及機械性能, 因此可用此工藝代替之( 通常使用太陽公司PSR9000油墨).

線路板使用不銹鋼補強片產生的問題
攝像頭板都會貼裝一個CMOS元件，此元件很脆弱，為此通常要在線路板背面選擇用鋼補強片,起到支撐和保護元器件的作用。在貼合鋼補強片的工藝中經常會遇到以下問題：
1.剝離強度不足
A.原因分析:鋼片在加工過程中會使用油脂,如油清除不凈(殘留),則布膠后會影響附著力,導致剝離強度不足;
B.改善對策:在鋼片布膠前,使用NaOH溶液清洗(為便于批量作業,可使用DES線后段的剝膜段完成),然后純水洗烘干即可.同時,FPC板面須使用酒精做徹底清潔,貼合壓制后要做120℃,2小時的烘烤, 以便膠徹底固化.烘烤時注意產品不要堆疊放置,以免溫度不均.最好使用千層架放置，確保烘烤溫度的均勻性！
2.不銹鋼補強片定位孔偏位
A.對客戶端組裝的影響:此孔為客戶組裝定位用孔,偏位和溢膠過大會導致孔塞,使客戶很難組裝
B.改善對策:使用治具定位貼合，治具可以用亞克力或者鋼材制作，用兩個定位pin，對角設置。
3.貼合壓制后溢膠
改善對策：設計時鋼片的孔徑要略大于線路板孔徑，給膠的流動預留溢出的空間，使之不再塞孔，尺寸視孔邊與產品外緣的間距設置，一般大于0.1-0.15mm為好。
以上問題點不僅可幫助線路板生產廠家在生產過程中減少不少品質問題，同時也能幫客戶端的品質工程師盡快找到問題點。
