手機無線充軟板之乘用車手機無線充電

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1287發布日期：2024-10-09 09:05【大中小】

在現代社會，移動設備如智能手機、平板電腦、無線耳機等已成為人們生活中不可或缺的一部分。然而，隨著移動設備的功能不斷增強，電池的能耗問題也逐漸凸顯。傳統的有線充電方式雖然方便，但也存在著線纜糾纏、充電口磨損等問題。為解決這些問題，無線充電技術應運而生，成為一種越來越受歡迎的充電方式。無線充電技術，又稱為無線能量傳輸技術，是一種將電能通過無線傳輸?shù)募夹g(shù)。它不需要使用傳統的電源線和充電器，只要設備處于充電區域內，就能自動獲取充電能量。

便捷性：無線充電技術省去了傳統充電線纜的使用，用戶無需連接和拔插充電線，只需將設備放置在充電區域內即可自動充電，極大地提升了充電的便捷性和用戶體驗。增加設備的使用時間：無線充電技術可以隨時隨地為設備充電，無需擔心電量不足的問題，增加了移動設備的使用時間和靈活性。

提高充電效率：傳統有線充電過程中，由于電線和充電器之間的阻抗和能量損耗，充電效率較低。而無線充電技術通過電磁感應和共振傳輸?shù)确绞?，能夠?qū)崿F(xiàn)高效的能量傳輸，提高了充電效率。

手機無線充FPC也緊隨其后發展，但其不可避免地也會遇到一些難題，接下來將從

精準、效率、散熱三個方面來講解車載手機無線充電三大痛點的解決方案，一起跟隨深聯小編看下去吧。

痛點一

精準：通過磁吸確保設備對齊

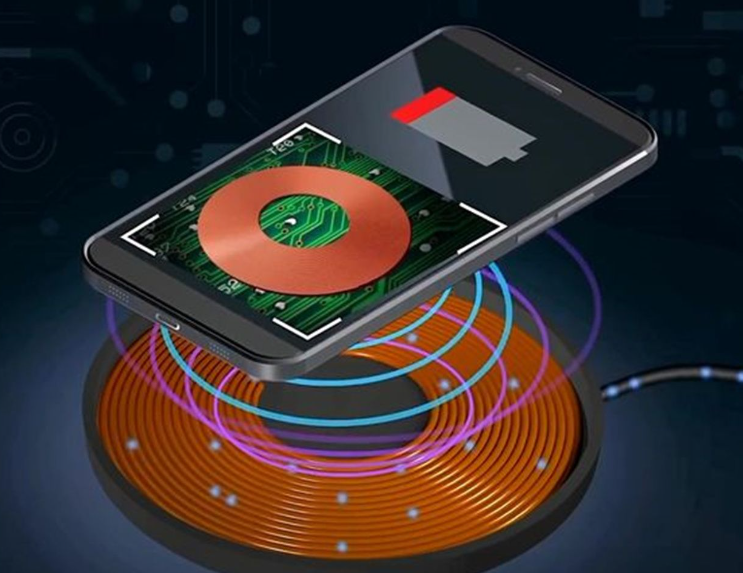

無線充電依賴于電磁線圈，充電器中的一個或多個感應線圈產生磁場并傳輸能量，手機或其他設備中的較小線圈會收集能量。線圈必須對齊，能量才能在它們之間傳遞。

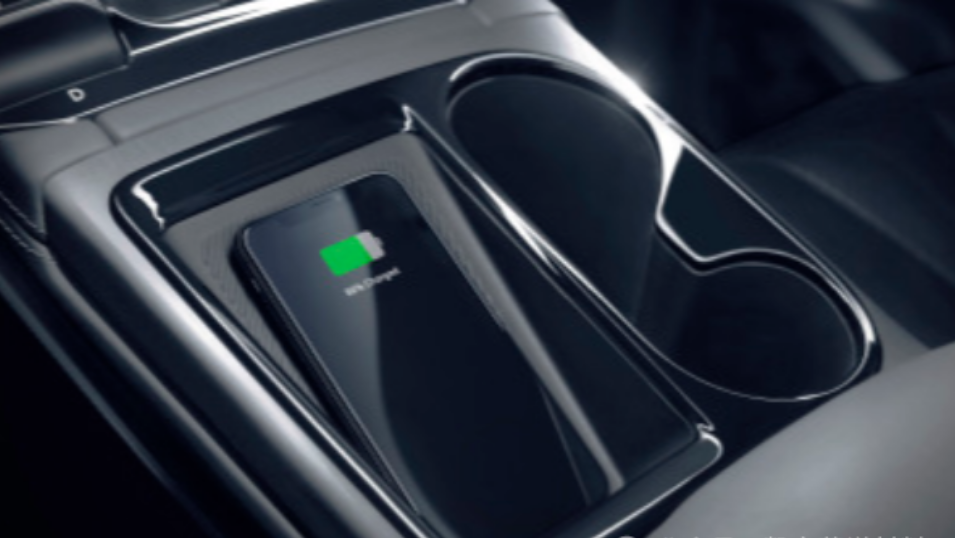

手機無線充軟板主要安裝在中央儲物盒、扶手箱位置，通過空間形狀固定位置、通過花紋和材質增加摩擦力，也能夠提高設備的定位精準性，但考慮到行駛過程中，車輛可能會遇到顛簸、轉彎等復雜路況而導致設備位置偏移，磁吸就能夠更好地提升設備的穩定性。如果考慮到后裝市場的支架式無線充電設備，磁吸的作用就顯得更為重要。

痛點二

效率：私有協議及新政策加速快充設備發布

Qi標準最初充電功率為5W，后續提升至7.5W、10W，而Qi2.0標準將充電功率提升到15W。2025~2026年，規劃推出更快充電效率的25W、50W版本。

工信部將于2024年9月1日起執行的《無線充電（電力傳輸）設備無線電管理暫行規定》。其中顯示，“移動、便攜式無線充電設備，其工作頻率范圍為100-148.5kHz、6765-6795kHz、13553-13567kHz頻段，且額定傳輸功率不超過80W”。而早前在2021年2月，工信部無線電管理局起草的《無線充電（電力傳輸）設備無線電管理暫行規定（征求意見稿）》中，就曾強調無線充電額定傳輸功率不超過50W，這也是為什么目前無線充電產品的最高功率都沒有超過50W的原因，盡管相關廠商早已經把技術卷到100W以上。或許在2024年9月以后，很快就能在市場上看到80W私有協議的無線充電產品了。

痛點三

散熱：永恒的難題，物理降溫仍然是主流策略

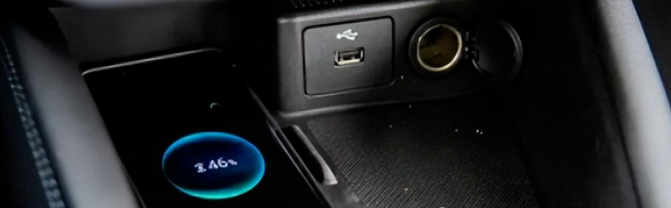

大多數車載手機無線充電解決方案采用的是全橋內置MCU，內置功率管的SOC方案，該類方案會很容易出現發熱問題。導熱硅膠片、導熱凝膠、散熱孔、冷風散熱裝置是目前主要的車載無線充電模塊散熱策略。無線充電倉設置在中控臺（分單/雙側）下凹的空間，開設散熱孔，對手機與無線充電模塊進行主動散熱。理想24款無線充電板（50w），內部金屬材質更多，且采用的風冷電扇，散熱效果更好。

軟板廠在嘗試通過新材料的方式來應對散熱問題。中科畢普拉斯的研究顯示，在相同的無線充電工作條件下，納米晶的溫升要比鐵氧體低7~8℃。當然納米晶材料也是一種主要的吸波材料，作為國內主要的納米晶材料供應商，為蘋果、小米和華為的部分無線充電產品接收端提供納米晶材料。

‌‌乘用車無線充電技術已經逐漸成為現實，并且正在不斷發展和普及。‌

無線充電技術的應用不僅方便了用戶，提高了充電的便捷性，同時也為電動汽車的充電方式帶來了革命性的變化。通過高頻交變磁場的形式，無線充電技術使得電動汽車能夠通過地面下的供電導軌接收電能，從而為車載儲能設備供電，這種方式相比傳統的有線充電，更加安全、便捷，并且能夠延長電動汽車的續航里程。此外，無線充電技術的推廣和應用，也在一定程度上解決了傳統充電方式中存在的“一樁難求”的問題。

然而，盡管無線充電技術帶來了諸多便利，但其應用和普及仍面臨一些挑戰。例如，無線充電的效率目前還比不上有線充電，成本相對較高，且安全性普及方面仍有提升空間。此外，雖然無線充電設施的鋪設成本較高，尤其是在改造現有建筑或路面時，但隨著技術的進步和成本的降低，這些問題有望得到解決。

總的來說，乘用車無線充電技術的發展和應用正在逐步成熟，雖然仍面臨一些挑戰，但隨著技術的不斷進步和政策的支持，無線充電技術有望成為未來乘用車充電的主要方式之一，為車主提供更加便捷、安全的充電體驗‌。

無線充電仍然可能比有線充電慢一些，這是由于無線充電過程中存在能量傳輸損耗、功率損失的原因。使用低介電高導熱絕緣氮化硼膜材可以提高WPC無線充的散熱效果、不影響磁場減少能量功率損失，從而提升充電的功效。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
