一文掌握柔性線路板（FPC）基礎知識

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1483發布日期：2024-10-05 09:04【大中小】

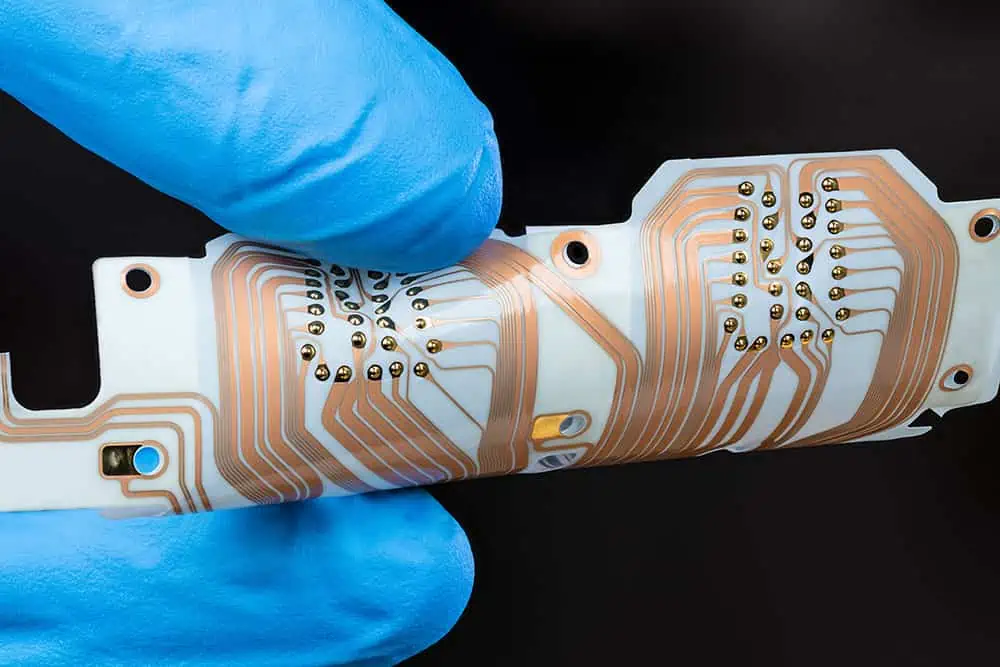

柔性線路板（FPC），簡稱軟板，是Flex-PCB的縮寫，有時也被稱為FPC。FPC 與 PCB 在功能和結構上相似，而PCB（Printed Circuit Board）通常指的是硬性電路板。接下來就跟隨深聯小編的步伐來了解一下它吧。

不論是FPC還是PCB，它們的表層和內層都設計有銅箔電路，用于傳輸電子信號。兩者最大的不同在于它們的基材材質。PCB的基材類似玻璃，使其變得堅硬且剛性高，而FPC的基材則類似紙張，在平面上柔軟且可彎曲。

FPC的特點？

FPC具有輕薄、可繞曲和易于彎折的特點，這也成為其優點和獨特之處。因此，它特別適用于一些空間有限、無法使用單一片硬性PCB完成所有設計需求的產品。

有些產品可能因需要充分利用內部有限空間而上下交疊多片PCB，因此需要可以彎折的FPC來連接。

有些可能為了節省板材而需使用軟板來連接遠距離的其他PCB進行信號傳遞，而另一些可能是某些 PCB 需要以垂直或不同角度與其他PCB交叉。

一般來說，F(xiàn)PC上面不適合設計復雜的線路與焊接精密的電子零件，因?yàn)椋?/p>

1、焊接電子零件的焊錫在容易彎曲的FPC上很容易破裂。

2、相較PCB來說，F(xiàn)PC較不耐高溫。高溫下容易拱起或剝離。

3、FPC的防焊精度較PCB難以控制，因?yàn)樗褂肞I膜(你可以先把它想成類似塑膠袋的薄膜)，而PI膜的焊墊開窗一般會使用刀模沖壓，然后再將之附膜于FPC，精度上比PCB的網印來得差，也就是開窗容易偏移、不平整。

4、FPC不適合設計多層銅箔電路。當銅箔電路層數增加時，F(xiàn)PC會變較硬，而且其彎繞能力也會減弱，這么一來就低銷了FPC的主要優勢。同時，為了制作準確的焊墊，可能需要使用比較先進的鐳射技術在P膜模上進行開窗，這將會增加成本。

然而，我們?nèi)匀豢梢钥吹接腥四軌蛟贔PC上貼焊一些精密的電子零件，例如數碼相機里頭就有很多這類產品，這是如何實現的呢？

其實要做到這一點也不難，只需要在FPC需要焊接精密零件的背面黏貼一片硬質的補強板(stiffener)就可以了，不過，這么一來在補強板的位置就只能單面貼焊零件，因?yàn)檠a(bǔ)強板是沒有電路的，僅僅是純粹的強度支撐，然而，這種FPC的成本一定比一般的FPC高出許多。

軟板的分類：

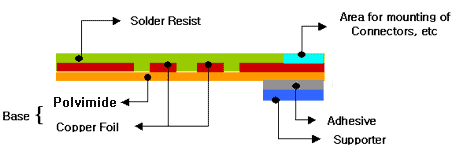

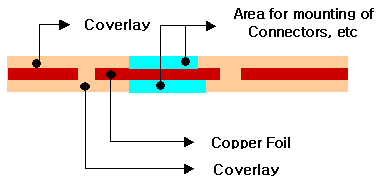

單面板：
