你一定感興趣的FPC制造技術

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1434發布日期：2024-09-25 10:07【大中小】

FPC是一種由柔性絕緣基材制成的電路板，具有可彎曲、可折疊和散熱性好等優點，廣泛應用于消費電子、汽車電子和工業控制領域。盡管FPC面臨尺寸限制、高頻信號傳輸挑戰和高昂的初始成本，但其市場需求持續增長，2022年全球市場規模為204億美元，預計2025年達287億美元。中國市場也在加速國產化進程，預計2027年達1,885.76億元。在政策的扶持與市場需求的雙重驅動下，中國FPC行業正加速向高端產品轉型。

柔性印刷電路板（FPC）是一種由柔性絕緣基材制成的電路板，具有顯著的可彎曲性、可折疊性和散熱性。FPC由柔性絕緣基材、導電層、覆蓋層和附加組件構成。

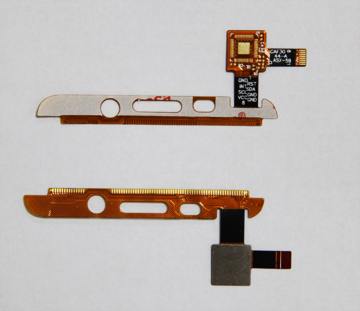

FPC概述

柔性印刷電路板（FPC，F(xiàn)lexible Printed Circuit）是一種使用柔性絕緣基材制成的印刷電路板，與傳統的剛性印刷電路板相比，F(xiàn)PC具有顯著的可彎曲性、可折疊性和散熱性，且體積小、重量輕，使其能夠適應各種復雜的空間布局，廣泛應用于消費電子、汽車電子、醫療設備以及航空航天等多個領域。FPC的出現徹底革新了傳統剛性電路板的固有形態，它可以充當連接人、機器與物體的橋梁，極大地增強互動與整合。

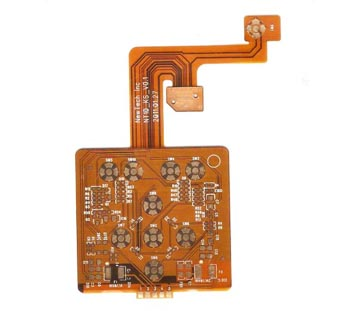

FPC構成

FPC主要由柔性絕緣基材、導電層、覆蓋層和其余附加組件構成?；耐ǔ２捎镁埘啺罚≒I）或聚酯（PET）等柔性材料，提供了FPC的可彎曲性和柔韌性，同時保證絕緣性能。導電層一般由銅箔構成，通過光刻和蝕刻工藝形成電路圖案，負責傳輸電信號、覆蓋層則用于保護導電層免受機械損傷和環境影響，提高FPC的耐用性。附加組件如連接器、電子元件等可以根據需要集成到FPC上，實現更復雜的電路功能。這些組成部分共同賦予FPC輕巧、靈活、空間占用小、可靠性高和適應性強等特性。

FPC的制造關鍵在于金屬化處理、層壓技術和設計仿真工具。金屬化處理通過化學鍍銅或電鍍銅在基材上形成導電層，確保高導電性和柔韌性。層壓技術通過高溫高壓將多層材料粘合，實現高密度集成和機械耐久性。設計軟件與仿真工具能夠優化FPC布局和性能，確保高效設計和成本控制。

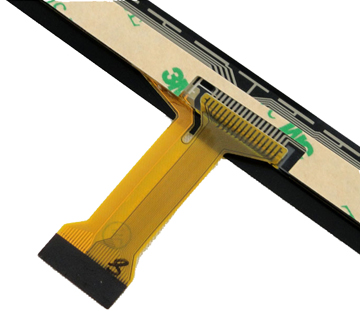

金屬化處理技術

FPC的金屬化處理技術是實現柔性電路板導電性能的關鍵步驟，它涉及在柔性絕緣基材上形成導電層。這一過程通常通過化學鍍銅或電鍍銅來完成，化學鍍銅是一種無需外加電源的金屬化技術，通過特定的化學溶液在基材表面催化形成一層均勻的銅膜，適用于形狀復雜或難以接觸的區域。電鍍銅則是在外加電流的作用下，將銅離子還原沉積在基材表面，形成導電層，這種方法可以控制銅層的厚度和均勻性。例如，在制造FPC時，可能會使用化學鍍銅來覆蓋聚酰亞胺薄膜的表面，以形成導電路徑，隨后通過光刻和蝕刻工藝精確定義電路圖案。金屬化處理不僅要求高導電性和附著力，還需確保金屬層的柔韌性，以保持FPC的可彎曲特性。

層壓技術

FPC的層壓技術是多層FPC制造的核心步驟，通過高溫高壓將電路層、絕緣材料等精確粘合，構建出既柔韌又具高可靠性的復雜電路結構。這一過程對于實現電路的小型化、高密度集成、增強信號完整性和機械耐久性至關重要，是保障現代電子產品，是智能手機、可穿戴設備及高端醫療器械等，能夠在緊湊空間內實現復雜功能和持久性能的基礎。例如，折疊屏手機的FPC需要在頻繁的折疊和展開中保持信號傳輸?shù)姆€(wěn)定性和機械的耐久性，這就要求層壓結構既要足夠柔軟以適應彎曲，同時又要具備足夠的強度來承受機械應力，保證成千上萬次折疊而不損壞。

設計軟件與仿真工具技術

FPC的設計軟件與仿真工具是現代電子產品研發不可或缺的部分，它們對于確保FPC設計的精確性、優化性能及加速產品上市時間極為關鍵。設計軟件，如Altium Designer、Cadence Allegro等，提供了強大的布局與布線功能，使得設計師能在復雜的三維空間中高效規劃電路走向，同時考慮FPC的彎曲與折疊特性。仿真工具，如ANSYS HFSS、CST Studio Suite，則專注于電磁場仿真，幫助工程師預測和優化FPC天線的輻射性能、信號完整性及電源完整性，減少實際生產中的試錯成本。在開發可穿戴設備的無線充電功能時，設計團隊會先利用CAD軟件完成FPC的精細布局，隨后通過仿真軟件模擬天線在不同彎曲狀態下的電磁兼容性和充電效率，依據仿真結果調整設計參數，確保即使設備在用戶的各種佩戴姿勢下，都能保持高效的能量傳輸。從初步設計到制造準備，再到成品測試，設計軟件與仿真工具全程賦能FPC開發，是實現其高效設計、成本控制和品質保障的關鍵所在。

FPC廠在生產這些產品時，運用上面的技術，相信能大大提高產品的質量，提升制造的效率，為其帶來可觀的經濟效益。技術還在不斷發揮與更迭，相信其在未來還有很大的發展空間，讓我們拭目以待吧。
