FPC貼片加工需要注意什么
FPC貼片在進行制造時需要考慮的問題
1、自動化生產線單板傳送與定位要素設計
自動化生產線組裝，F(xiàn)PC貼片必須具有傳送邊與光學定位符號的能力，這是可生產的先決條件。
2、FPC貼片組裝流程設計
元器件在FPC貼片正反面的元器件布局結構，它決定了組裝時的工藝方法與路徑。
3、元器件布局設計
元器件在裝配面上的位置、方向與間距設計。元器件的布局取決于采用的焊接方法，每種焊接方法對元器件的布放位置、方向與間距都有特定要求。
4、組裝工藝性設計
面向焊接直通率的設計，通過焊盤、阻焊與鋼網的匹配設計，實現焊膏定量、定點的穩定分配;通過布局布線的設計，實現單個封裝所有焊點的同步熔融與凝固;通過安裝孔的合理連線設計，實現75%的透錫率等，這些設計目標最終都是為了提高焊接良率。

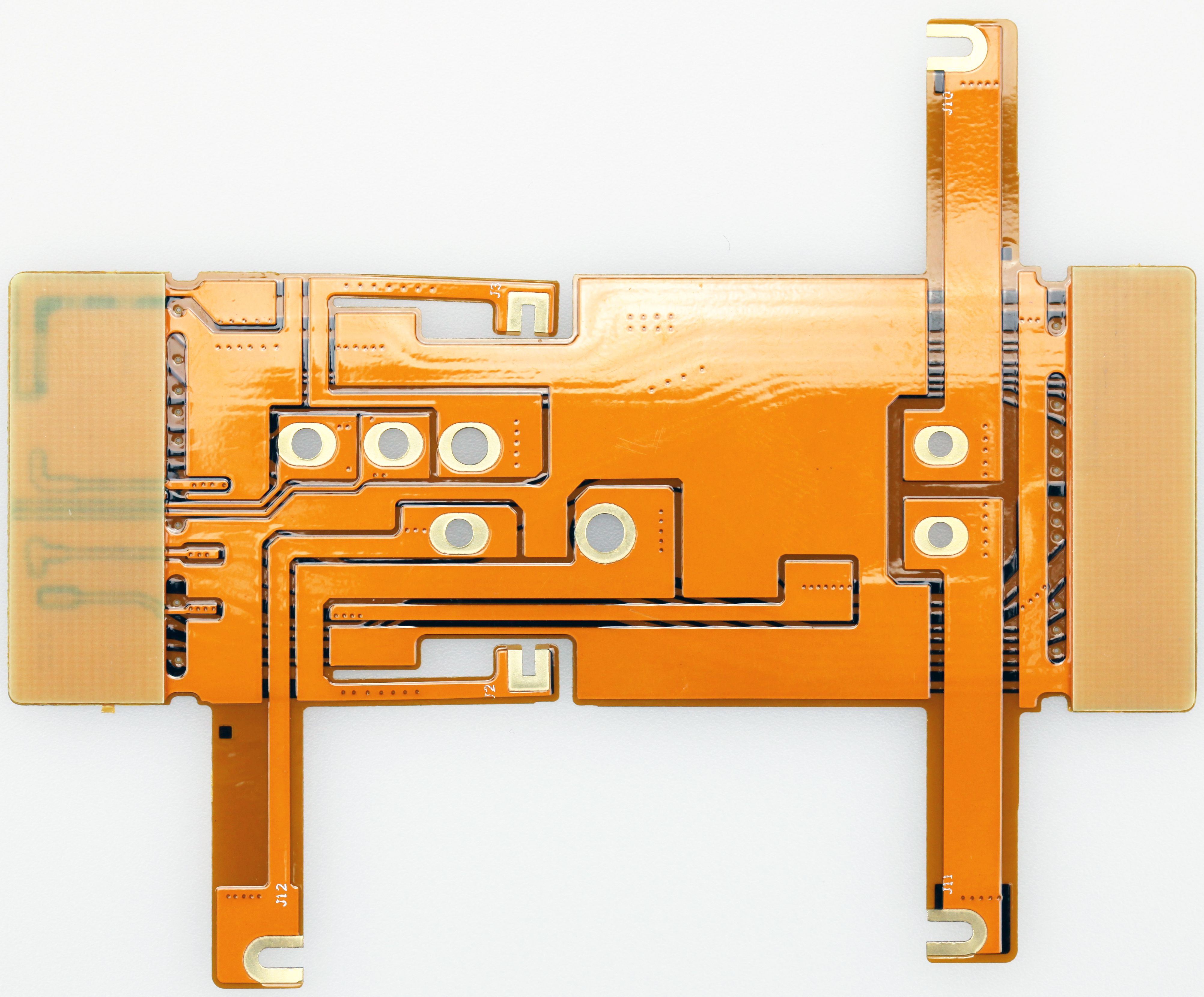

.jpg)
FPC貼片焊接環節的注意事項
1、倉管人員在發料以及檢測IQC時加戴防靜電手套，使用儀表可靠接地，而工作臺面需提前鋪上防靜電膠墊。
2、在作業過程中，采用防靜電的工作臺面，同時用防靜電容器盛放元器件及半成品。部門焊接設備可接地，電烙鐵需采用防靜電類型，所有設備使用前都要經過檢測。
3、FPC貼片加工過爐時，由于插件元件的引腳受到錫流的沖刷，部分插件元件過爐焊接后會存在傾斜，導致元件本體超出絲印框，因此要求錫爐后的補焊人員對其進行適當修正。
4、FPC貼片在焊接喇叭和電池時需注意焊點錫不能過多，不能造成周邊元件的短路或脫落。
5、FPC貼片基板需放置整齊，裸板不能直接堆疊。若要堆疊需用靜電袋包裝。
FPC貼片成品組裝的注意事項
1、無外殼整機使用防靜電包裝袋
定期對防靜電工具、設置及材料進行檢測，確保工作狀態符合要求。
2、組裝成品時按以下流程操作
倉庫→產線→產線升級軟件→組裝成整機→QC測試→寫IMEI號→QA全檢→恢復出廠設置→入庫;組裝之前要升級軟件，不可組裝成成品機再升級軟件，有可能因焊接不當短路、作業工藝問題等無法升級，導致誤判FPC貼片不良。
