電池FPC線路板材料漲縮的控制
FPC(Flexible Printed Circuit)指軟性線路板，又稱柔性印刷電路板,撓性線路板或者軟板。這種線路板具有配線密度高、重量輕、厚度薄的等優點。尺寸的穩定性、精致也引發了電池FPC成本的上升，如何控制好這兩者的矛盾，在生產過程中對FPC材料漲縮控制成為主要的突破口。下面我們就如何在軟板設計方面控制、控制的要點向大家作簡要說明。

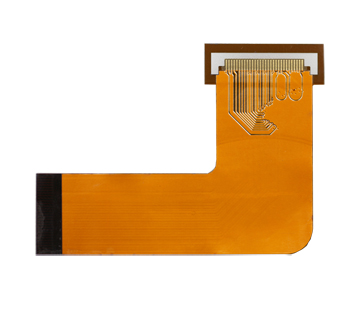

.jpg)
1. 線路方面：因FPC在ACF壓接時會因溫度和壓力而產生膨脹，所以在最初設計線路時需考慮壓接手指的擴展率，進行預先補償處理；
2. 排板方面：設計產品盡量平均對稱分布在整個排版中，每兩PCS產品之間最小間隔保持2MM以上，無銅部分及過孔密集部分盡量錯開，這兩個部分都是在后續制造過程中造成受材料漲縮影響的兩個重要方面。
3. 選材方面：覆蓋膜的膠不可薄于銅箔厚度太多，以免壓合時膠填充不足導致產品變形，膠的厚度及是否分布均勻，是FPC材料漲縮的罪魁禍首。
4. 工藝設計方面：覆蓋膜盡量覆蓋所有銅箔部分，不建議條貼覆蓋膜，避免壓制時受力不均，5MIL以上的PI補強貼合面膠不宜過大，如無法避免則需將覆蓋膜壓合烘烤完成后再進行PI補強的貼合壓制。
