汽車FPC（柔性板）的覆蓋膜SI作用小思考

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：5539發布日期：2018-12-27 11:48【大中小】

一、FPC覆蓋膜

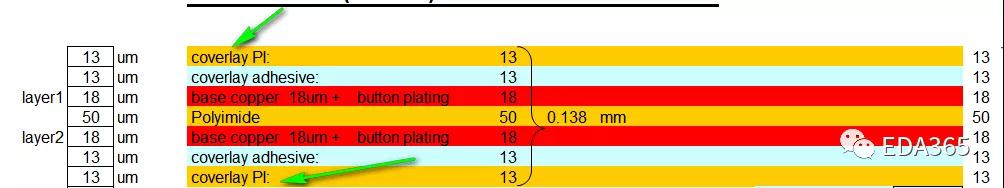

FPC覆蓋膜稱為CVL,覆蓋膜成分有固化劑、丁酮、稀釋劑、橡膠等，根據情況不同配方用量各不相同。下圖中箭頭所示的最外面的那一層就是覆蓋膜。

二、汽車FPC覆蓋膜作用

一般能想到的作用就是保護線路的作用，防塵防污防靜電保護線路不暴露在空氣中，避免銅箔的氧化，腐蝕。在不需要鍍金的區域用CVL覆蓋起來。并在SMT中，阻焊作用。那么本文的思考，是在信號完整性上的作用。

三、FPC（柔性板）測試板設計：

50ohm 7.5mil微帶線，長度8inch

四、對比測試加不加覆蓋膜測試結果：

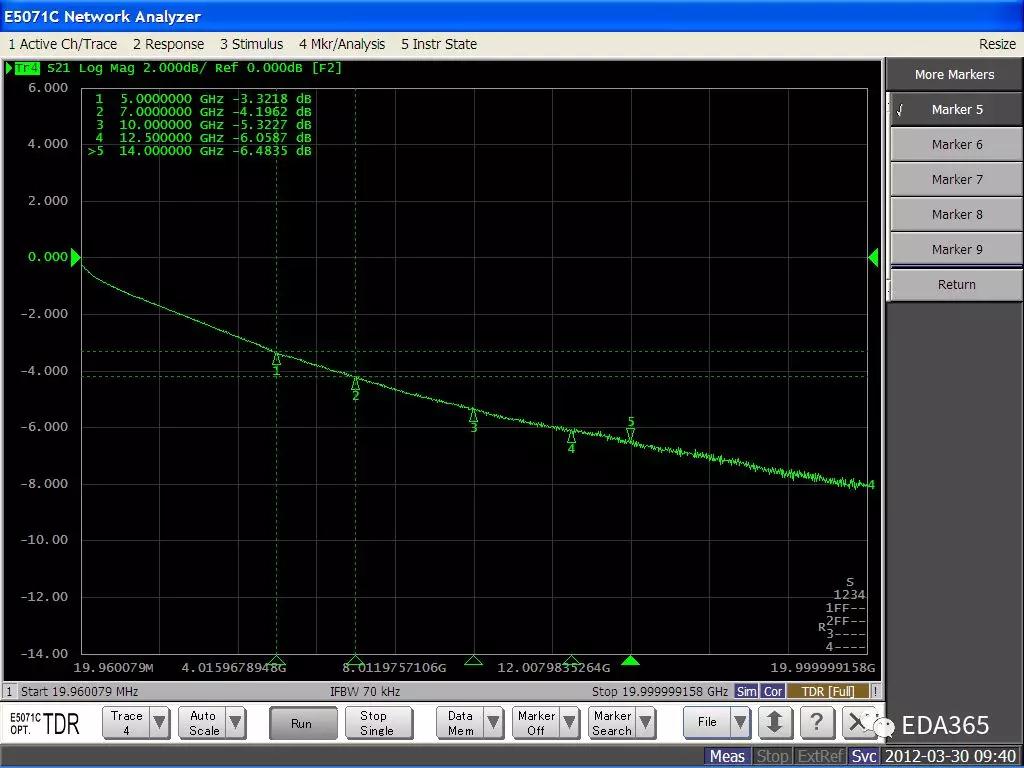

1、50ohm 7.5mil，表面覆膜

2、S21（插入損耗）

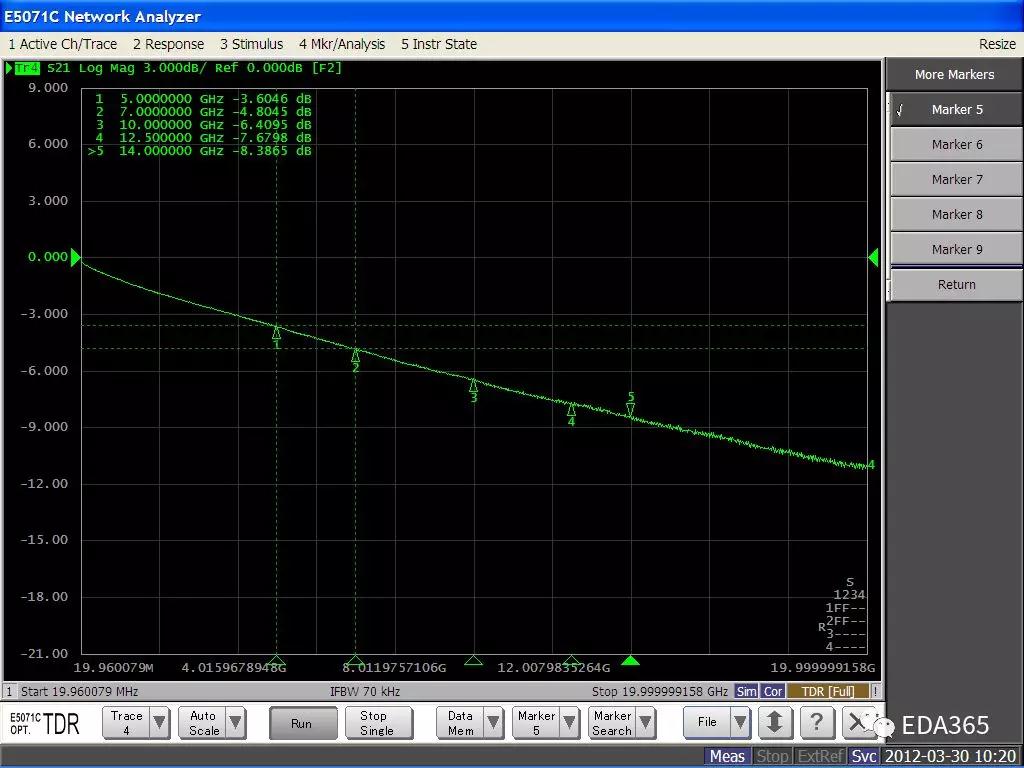

3、無覆膜

五、結論

同樣線寬表面覆膜微帶線的S21好于不蓋膜情況，所以覆膜是必要的，同樣的問題，覆膜的材料等不一樣同樣的思考，也會帶來信號損耗的不一樣。這個結論和信號線走內層同樣的線寬損耗小很多一個道理。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
