電池FPC教你如何克服智能手表續航能力弱這一巨大“軟肋”

文章來源：eefocus作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：7860發布日期：2017-08-21 11:31【大中小】

現今智能手表電池的續航能力仍是其巨大“軟肋”，在電池技術沒法突破的情況下，其對主動器件功耗和節能性提出了更高的要求，作為電壓轉換器件的LDO就顯得很重要了。而在有限的空間內布板電池FPC也將顯得尤為重要。

現在最火爆的電子產品是什么?答案肯定是智能穿戴產品, 在蘋果的Apple Wtach的帶動下，智能手表成為智能手環之后又一個熱門行業。早在這之前，市場上已經聚集了眾多智能手表產品，如三星、LG、摩托羅拉等企業的“手表”，隨著用戶對智能手表關注度的提升，以安卓手表為代表的一眾智能手表開始成為智能穿戴行業的主力軍。據統計2015年全球智能手表總出貨量將增長511%。

雖然智能手表市場越來越繁榮，但智能手表電池的續航能力仍是其巨大“軟肋”。市面上發售的智能手表在續航表現來看，長則5—7天，短則數小時。難以滿足普通用戶的需求。那么在電池技術沒法突破的情況下,就要對智能手表內的主動器件功耗和節能性提出更高要求，作為電壓轉換器件的LDO就顯得尤為重要。

市面上有一款LDO，靜態電流僅為110μA ，在無電壓輸出的待機模式的電流為0.5μA ，這是業內最領先的低功耗。

圖1：待機電流

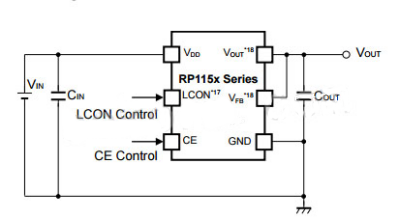

它提供3.3V輸出電壓，輸出電壓精度 1%，可通過LCON 選擇的500mA或者1000mA的輸出電流，線性調整率僅為20mv，可以為其他設備提供可靠的電源。

該產品在3.3V到 4.2V的鋰電池放電范圍，輸入輸出電壓差僅為0.06V,能夠保證鋰電池供電完全釋放給系統。具有非常優秀的紋波抑制比，內置165攝氏度過溫保護以及輸出短路保護和過流保護。非常小的SOT-89-5封裝和外圍僅需要兩個電容的輔助電路，在非常有限的電池FPC中布板中顯得尤為重要。
