技術|FPC彎曲半徑的不合理設計 會引發嚴重后過

文章來源：維文信作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：6979發布日期：2017-03-29 09:19【大中小】

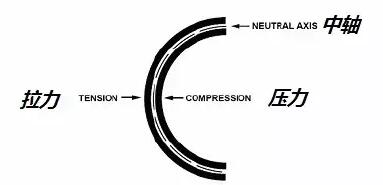

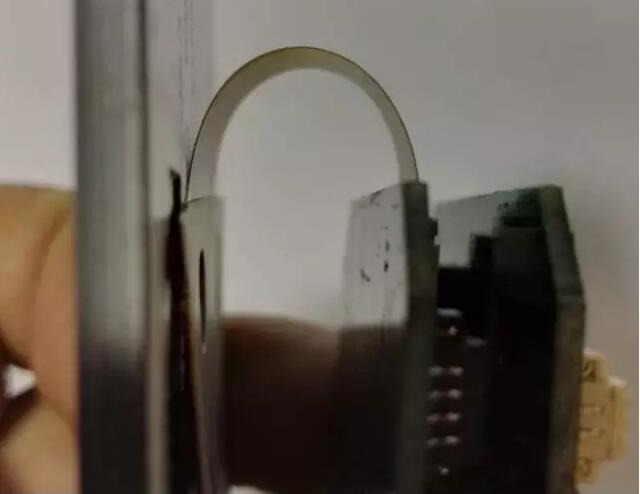

在FPC在彎曲時，其中心線兩邊所受的應力類型是不一樣的。彎曲曲面的內側是壓力，外側是拉力。所受應力的大小與FPC的厚度和彎曲半徑有關。過大的應力會使得FPC分層、銅箔斷裂等等。因此在設計時應合理安排FPC的層壓結構，使得彎曲面中心線兩端層壓盡量對稱。同時還要根據不同的應用場合來計算最小彎曲半徑。

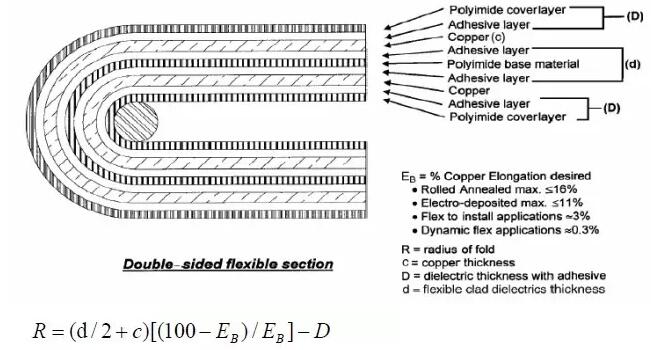

彎曲半徑要求的計算

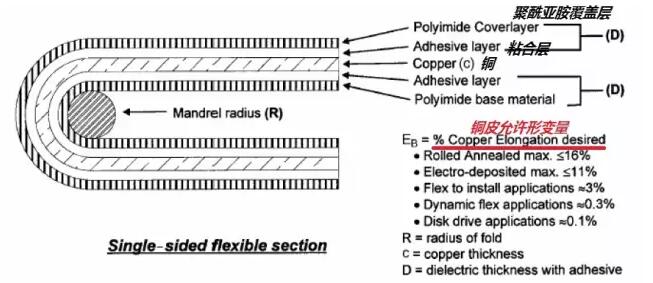

情況1、對單面柔性電路板的最小彎曲如下圖所示：

它的最小彎曲半徑可以由下面公式計算：

R=（c/2）[（100-Eb）/Eb]-D

其中：

R=最小彎曲半徑（單位µm）

c=銅皮厚度（單位µm）

D=覆蓋膜厚度（單位µm）

EB=銅皮允許變形量（以百分?jǐn)?shù)衡量）

不同類型銅，銅皮變形量不同。

A、壓碾銅的銅皮變形量最大值是≤16％

B、電解銅的銅皮變形量最大值是≤11％。

而且在不同的使用場合，同一材料的銅皮變形量取值也不一樣。對于一次性彎曲的的場合，使用折斷臨界狀態的極限值（對延碾銅，該值為16%)。對于彎曲安裝設計情況，使用IPC-MF-150規定的最小變形值（對延碾銅，該值為10％）。對于動態柔性應用場合，銅皮變形量用0.3%。而對于磁頭應用，銅皮變形量用0.1%。通過設置銅皮允許的變形量，就可以算出彎曲的最小半徑。

動態柔性：這種銅皮應用的場景是通過變形實現功能的，打個比方:IC卡座內的磷銅彈片，就是IC卡插入后與芯片接觸的部位，插的過程彈片不斷的形變，這種應用場景就是柔性動態的。

例： 50µm 聚酰亞胺，25µm膠，35µm銅因此，D=75µm,c=35µm 柔性板的總厚度T=185µm

一次性彎曲，用16% R=16.9µm,或R/T=0.09

彎曲安裝，用10％ R=80µm,或R/T=0.45

動態彎曲，用0.3% R=5.74mm,或R/T=31
