PCB廠家賈凡尼效應的基本概念、原因分析和改善方法

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：11752發布日期：2016-04-26 08:54【大中小】

PCB廠家的賈凡尼現象或賈凡尼效應是指兩種金屬由于電位差的緣故，通過介質產生了電流，繼而產生了電化學反應，電位高的陽極被氧化。

PCB廠家

一、沉銀板的生產流程

除油→水洗→微蝕 →水洗→預浸→沉銀→抗氧化→水洗 →水平烘干

二、化學銀及賈凡尼效應原理

眾所周知，化學沉銀的反應機理非常簡單，即為簡單的金屬置換反應，其反應過程可以表達為：

Ag＋＋e-=Ag E=0.799

Cu+++ 2e-=Cu E=0.340

2Ag＋＋Cu=2Ag+Cu++ E=0.459

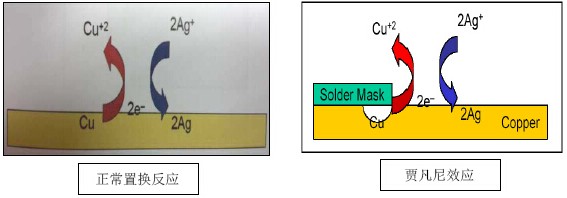

在正常條件下，由于銀與銅能發生置換反應，由于不同金屬元素化學置換電動勢差異，低電勢元素會被高電勢元素所氧化（丟電子），而高電動勢元素得到電子而還原，在沉銀缸中，Ag離子在此反應得到電子還原（2Ag+ + 2e →2Ag，半反應電動勢E0=0.799volts）,銅被氧化丟電子（Cu-→Cu2++2e-，半反應電動勢=0.340volts），這樣銅的氧化和銀離子的還原同時進行，形成均勻的鍍銀層，如上反應式及圖1所示。然而，如果阻焊層和銅線路之間出現“縫隙”，縫隙里銀離子的供應就會受限，阻焊層下面的銅可以被腐蝕為銅離子，為裂縫外的銅焊盤上的銀離子還原反應提供電子（如圖2所示）。由于所需的電子數量與還原的銀離子數量成比例，賈凡尼效應的強度隨暴露銅焊盤表面積及鍍銀層厚度而增加。

PCB廠家

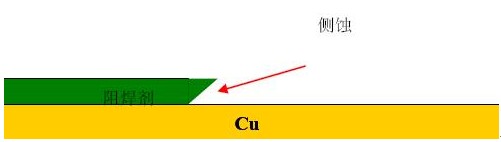

化學銀層經過一定厚度的沉積，就可以實現對銅面的保護，順利完成焊接保護的使命，但是往往事與愿違。沉銀過程中并非一帆風順，我們都知道PCB表面經過油墨印刷后才進行表面涂覆處理，而油墨印刷后PCB的銅面將會呈現另外一種景象。阻焊制程中由于顯影的作用油墨或多或少的存在側蝕，因此加工出來的油墨往往呈現下圖的形態：

PCB廠家

這種形態的油墨結構就提供了化銀所謂的“賈凡尼效應”發生的良好環境。這種油墨的undercut 通常會形成狹小的裂縫，而裂縫中溶液無法交換，無法提供足夠的Ag離子。但是在電解質溶液中Cu不斷的失去電子變成Cu離子，而與此同時溶液中的Ag離子又不斷的得到電子，沉積在裸露的銅面。直至溶液中Ag離子得到電子與Cu失去電子水平達到平衡，反應才會終止。因此“賈凡尼”出現的位置表現為銀的厚度比正常位置厚。

三、沉銀板的賈凡尼效應造成的主要缺陷及改善措施

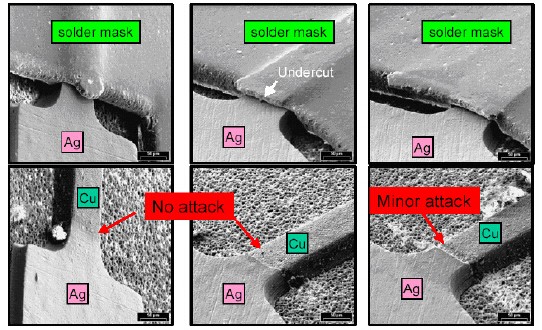

沉銀板的賈凡尼效應造成的主要缺陷為由于銅厚不足造成的開路，主要有以下兩種：

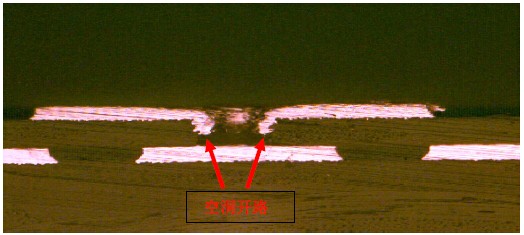

1.0.焊盤和被阻焊覆蓋的線路連接的頸部位置開路

PCB廠家
