電路板廠如何應對PCB生產制造中銀層缺陷？

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：7168發布日期：2016-03-05 10:57【大中小】

沉銀工藝在線路板制造中不可缺少，但是沉銀工藝也會造成缺陷或報廢。電路板廠需要謹慎制訂預防措施，并需要考量實際生產中化學品和設備對各種缺陷的貢獻度，才能避免或消除缺陷并提升良品率。　　

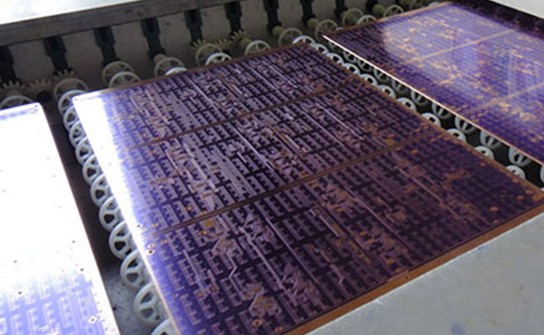

電路板廠

賈凡尼效應的預防可以追溯到前制程的鍍銅工序，對高縱橫比孔和微通孔而言，均勻的電鍍層厚度有助于消除賈凡尼效應的隱患。

剝膜，蝕刻以及剝錫工序中的過度腐蝕或側蝕都會促使裂縫的形成，裂縫中會殘留微蝕溶液或其他溶液。盡管如此，阻焊膜的問題仍是發生賈凡尼效應的最主要原因，大多數發生賈凡尼效應的缺陷板都有側蝕或阻焊膜脫落現象，這種問題主要來自于曝光顯影工序。因此如果阻焊膜顯影后都呈“正向腳”同時阻焊膜也被完全固化，那么賈凡尼效應問題就幾乎可以被消除。

要得到好的沉銀層，在沉銀的位置必須是100%金屬銅，每個槽溶液都有良好的貫孔能力，而且通孔內溶液能夠有效交換。若是非常精細的結構，如HDI板，在前處理和沉銀槽液中安裝超聲波或噴射器非常有用。對于沉銀工藝生產管理而言，控制微蝕速率形成光滑、半光亮的表面也可以改善賈凡尼效應。對于原始設備商(OEM)而言，應盡量避免大銅面或高縱橫比的通孔與細線路相連接的設計，消除發生賈凡尼效應的隱患。

對化學品供應商而言，沉銀液不能有很強的攻擊性，要保持適當pH值，沉銀速度受控并能生成預期的晶體結構，能以最薄銀厚達到最佳的抗蝕性能。腐蝕可以通過提高鍍層密度，降低孔隙度來減小。使用無硫材料包裝，同時以密封來隔絕板與空氣的接觸，也防止了空氣中夾帶的硫接觸銀表面。最好將包裝好的板存放在溫度30℃、相對濕度40%的環境中。雖然沉銀PCB的保存期很長，但是存儲時仍要遵循先進先出原則。
