柔性電路板生產廠家詳細介紹軟硬結合板特點結構

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6634發布日期：2016-02-22 10:34【大中小】

fpc軟硬結合板的特點是輕薄短小,因此在使用過程中容易產生打、折、傷痕等;機械強度小，易龜裂。柔性電路板生產廠家貼合補強材料的目的是為了加強軟硬結合板的機械強度,方便表面裝零件等,補強膠片類型多種,根據制品使用要求不同而定,主要有PET,PI,背膠,金屬或樹脂補強板等等。

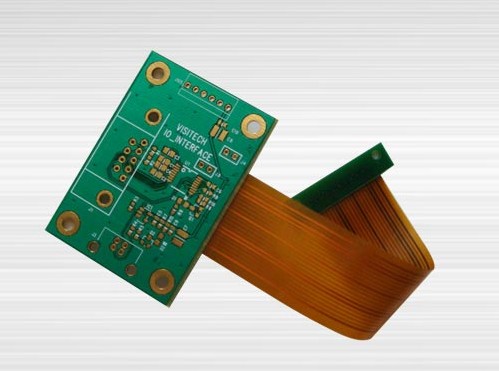

柔性電路板生產廠家

一、軟硬結合板的結構

按照層數劃分，分為單層板、雙層板、多層板等。單層板的結構是最簡單的柔性板。通?；?透明膠+銅箔是一套買來的原材料，保護膜+透明膠是另一種買來的原材料。

首先，銅箔要進行刻蝕等工藝處理來得到需要的電路，保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在露出的焊盤部分電鍍金或錫等進行保護。這樣，大板就做好了。一般還要沖壓成相應形狀的小電路板。也有不用保護膜而直接在銅箔上印阻焊層的，這樣成本會低一些，但電路板的機械強度會變差。除非強度要求不高但價格需要盡量低的場合，最好是應用貼保護膜的方法。

雙層板的結構是當電路的線路太復雜、單層板無法布線或需要銅箔以進行接地屏蔽時，就需要選用雙層板甚至多層板。多層板與單層板最典型的差異是增加了過孔結構以便連結各層銅箔。一般基材+透明膠+銅箔的第一個加工工藝就是制作過孔。先在基材和銅箔上鉆孔，清洗之后鍍上一定厚度的銅，過孔就做好了。之后的制作工藝和單層板幾乎一樣。

二、生產使用設備介紹

-冷藏柜:存放需冷藏之補強膠片

-預貼機(C/F貼合機):貼合熱壓性補強膠片

-手動貼合治具:貼合冷壓性補強膠片

-真空機:對熱壓性補強貼合完成品進行壓合

-80噸快壓機:對PI類較薄的熱壓性補強貼合完成品進行壓合

-冷壓機:對冷壓性補強進行壓合

-烘箱:烘烤熱壓性補強壓合完成品

三、軟硬結合板的特點

軟硬結合板可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮。

軟硬結合板散熱性能好，可利用FPC縮小體積。

軟硬結合板可以實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化。

軟硬結合板的應用領域如：MP3、MP4播放器、便攜式CD播放機、家用VCD、DVD 、數碼照相機、手機及手機電池、醫療、汽車及航天領域FPC成為環氧覆銅板重要品種具有柔性功能、以環氧樹脂為基材的撓性覆銅板(FPC)！
