陌生柔性線路板和電路板維修必須遵循的4個“道”

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6473發布日期：2016-02-06 03:28【大中小】

在無任何原理圖狀況下要對一塊比較陌生的柔性線路板或者電路板進行維修，以往的所謂“經驗”就難有作為，盡管硬件功底深厚的人對維修充滿信心，但如果方法不當，工作起來照樣事倍功半。那么，怎樣做才能提高維修效呢？

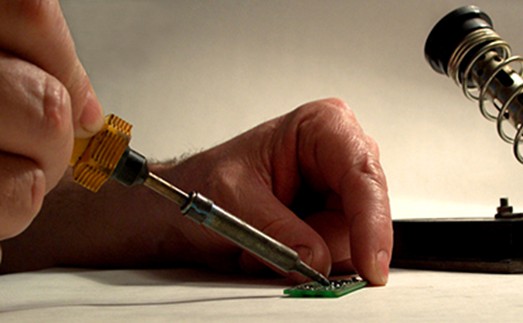

柔性線路板

方法一：先看后量

使用工具：萬用表、放大鏡

當手拿一塊待修的電路板，良好的習慣首先是應對其進行目測，必要時還要借助放大鏡，看什么呢？主要看：

1、是否有斷線；

2、分力元件如電阻、電解電容、電感、二極管、三極管等時候存在斷開現象；

3、電路板上的印制板連接線是否存在斷裂、粘連等；

4、是否有人修過？動過哪些元器件？是否存在虛焊、漏焊、插反等操作方面的失誤；

在確定了被修無上述狀況后，首先用萬用表測量電路板電源和地之間的阻值，通常電路板的阻值都在70-80？以上，若阻值太小，才幾個或十幾個歐姆，說明電路板上有元器件被擊穿或部分擊穿，就必須采取措施將被擊穿的元器件找出來。具體辦法是給被修板供電，用手去摸電路板上各器件的溫度，燙手的將是重點懷疑對象。若阻值正常，用萬用表測量板上的阻、二極管、三極管、場效應管、撥段開關等分力元件，其目的就是首先要確保測量過的元件是正常的，我們的理由是，能用萬用表解決的問題，就不要把它復雜化。

方法二：先外后內

使用工具：電路在線維修儀

如果情況允許，最好是找一塊與被維修板一樣的好板作為參照，然后使用一起的雙棒VI曲線掃描功能對兩塊板進行好、壞對比測試，起始的對比點可以從端口開始，然后由表及里，尤其是對電容的對比測試，可以彌補萬用表在線難以測出是否漏電的缺憾。

方法三：先易后難

使用工具：電路在線維修儀、電烙鐵、記號筆

為提高測試效果，在對電路板進行在線功能測試前，應對被修板做一些技術處理，以盡量削弱各種干擾對測試進程帶來的負面影響。具體措施是：

1、測試前的準備

將晶振短路,對大的電解電容要焊下一條腳使其開路，因為電容的充放電同樣也能帶來干擾。

2、采用排除法對器件進行測試

對器件進行在線測試或比較過程中，凡是測試通過（或比較正常）的器件，請直接確認測試結果，以便記錄；對測試未通過（或比較超差）的，可再測試一遍，若還是未通過，也可先確認測試結果，就這樣一直測試下去，直到將板上的器件測試（或比較）完，然后再回過頭來處理那些未通過測試（或比較超差）的器件。對未通過功能在線測試的器件，儀器還提供了一種不太正規卻又比較實用的處理方法，由于儀器對電路板的供電可以通過測試夾施加到器件相應的電源與地腳，若對器件的電源腳實施刃割，則這個器件將脫離電路板供電系統，這時再對該器件進行在線功能測試，由于電路板上的其他器件將不會再起干擾作用，實際測試效果等同于“準離線”，測準率將獲得很大提高。

3、用ASA-VI曲線掃描測試對測試庫尚未涵蓋的器件進行比較測試

由于ASA-VI智能曲線掃描技術能適用于對任何器件的比較測試，只要測試夾能將器件夾住，再有一塊參照板，通過對比測試，同樣對器件具備較強的故障偵測能力。該功能彌補了器件在線功能測試要受制于測試庫的不足，拓展了儀器對電路板故障的偵測范圍?，F(xiàn)實中往往會出現無法找到好板做參照的情景，而且待修板本身的電路結構也無任何對稱性，在這種情況下，ASA-VI曲線掃描比較測試功能起不了作用，而在線功能測試由于器件測試庫的不完全，無法完成對電路板上每一個器件都測試一遍，電路板依然無法修復，這兒就是電路在線維修儀的局限，就跟沒有包治百病的藥一樣。

方法四：先靜后動

由于電路在線維修儀目前只能對電路板上的器件進行功能在線測試和靜態特征分析，是否完全修好必須要經過整機測試檢驗，因此，在檢驗時最好先檢查一下設備的電源是否按要求正確供給到電路板上。
