電路板廠清洗PCB板工藝詳解

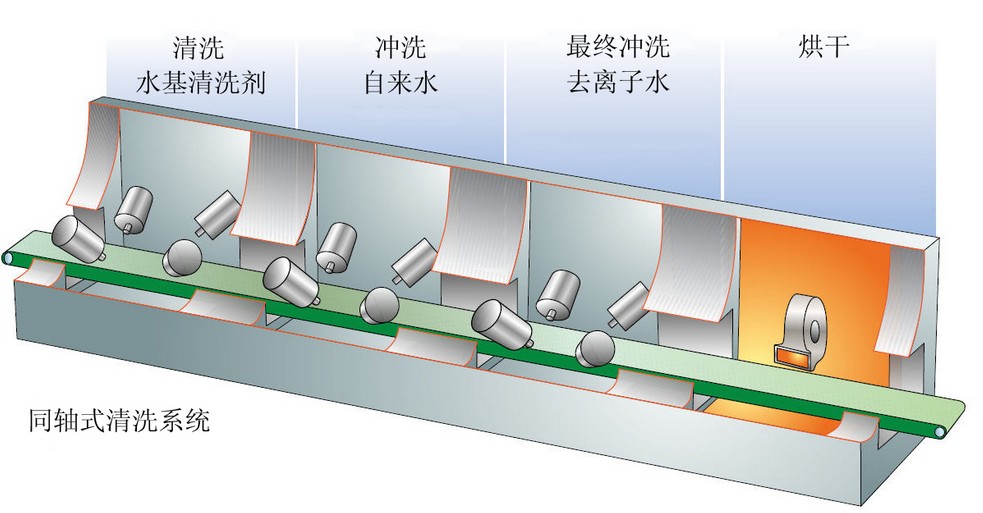

電路板廠制作電路板的過程中，大部分工序都需要對PCB進行清洗，今天電路板廠家簡述各工序清洗PCB工藝，以供參考。
.jpg)
1、開料：將大片板料切割成需要的小塊板料
洗板：將板機上的粉塵雜質洗干凈并風干。
2、內層干菲林：在板面銅箔上貼上一層感光材料，然后通過黑菲林進行對位曝光、顯影后形成線路圖。
化學清洗：
（1）去除Cu表面氧化物、垃圾等；粗話Cu表面，增強Cu表面與感光材料間的結合力。
（2）流程：除油——水洗——微蝕——高壓水洗——循環水洗——吸水——強風吹干——熱風干。
（3）影響洗板因素：除油速度、除油劑濃度、微蝕溫度、總酸度、Cu2+濃度、壓力、速度。
（4）易產生缺陷：開路——清洗效果不好，導致甩菲林；短路——清潔不凈產生垃圾。
3、沉銅與板電
4、外層干菲林
5、圖形電鍍：進行孔內和線路電路，以完成鍍銅厚度的要求。
（1）除油：去除板面氧化層和表面污染物；
（2）酸浸：去除前處理及銅缸中的污染物；
6、電路板電金：
（1）除油：去除線路圖表面油脂及氧化物等，確保銅表面清潔。
7、濕綠油：
（1）前處理：將表面氧化膜去除并對表面進行粗化處理，以增強綠油與線路板面的結合力。
8、噴錫工藝：
（1）熱水洗：清潔線路板表面贓物和部分離子；
（2）刷洗：進一步清潔線路板面殘留的殘雜物。
9、沉金工藝：
（1）酸性除油：去除銅表面輕度油脂及氧化物，以使其表面活化和清潔，形成適合于鍍鎳金的表面狀態。
10、外形加工
（1）洗板：去除表面污染物和粉塵。
11、NETEK銅面處理
（1）除油：去除線路圖表面油脂及氧化物等，確保銅表面清潔。
需要對銅面進行清理的步驟：
1、干膜壓膜
2、內層氧化處理前
3、鉆孔后（除膠渣，將鉆孔過程中產生的膠質體清除，使之粗化和潔凈）（機械磨板：使用超聲波清洗孔內得到充分清洗，孔內銅粉及粘附性顆粒得到清除）
4、化學銅前
5、鍍銅前
6、綠漆前
7、噴錫（或其它焊墊處理流程）前
8、金手指鍍鎳前
二次銅前處理：脫脂——水洗——微蝕——水洗——酸浸——鍍銅——水洗 將前一制程外層線路制作所可能留在板面上的氧化、指紋、輕微物等板面不潔物去除。并與表面活化，使鍍銅附著力好。出貨前要進行一次清洗，還要除去離子污染。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
