線路成形之后就是電鍍工藝，電鍍是為了保護底層銅箔，幾乎每款產品都少不了表面電鍍的工藝。那么就讓軟板廠家為您解析柔性線路板制造工藝之圖形電鍍工藝吧！

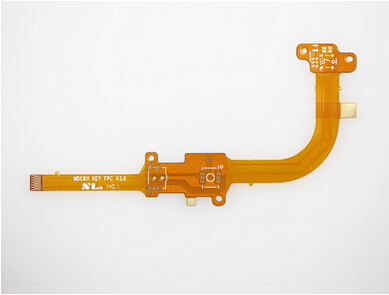

軟板廠

1.FPC電鍍
(1)FPC電鍍的前處理柔性線路板經圖形工藝后露出的銅導體表面可能會有膠黏劑或油墨污染，也還會有因高溫工藝產生的氧化、變色，要想獲得附著力良好的緊密鍍層必須把導體表面的污染和氧化層去除，使導體表面清潔，因此有了前處理工序。
(2)FPC電鍍的厚度一般導線的線寬越細，端子部位的端子越尖，與電極的距離越近電場強度就越大，該部位的鍍層就越厚。為了預防鍍層厚度不均勻，可以在線路周?chē)皆O(shè)分流陰極圖形，吸收分布在電鍍圖形上不均勻的電流，最大限度地保證所有部位上的鍍層厚薄均勻。
(3)FPC電鍍的污跡、污垢柔性線路板從鍍缸出來后不久表面會出現污跡、污垢、變色等現象，這是由于漂流不充分，鍍層表面上有殘留的鍍液，經過一段時間慢慢地進行化學反應而引起的。為了防止這種情況的發生不僅要進行充分漂流，而且還要進行充分干燥處理?？梢酝ㄟ^(guò)高溫的熱老化試驗確認是否漂流充分。
2.FPC化學鍍
當圖形中有孤立的導體，又不能牽電鍍引線時就只能進行化學鍍?；瘜W(xué)鍍金液就是pH值非常高的堿性水溶液。使用這種電鍍工藝時，很容易發生鍍液鉆人覆蓋層之下，特別是如果覆蓋膜層壓工序質量管理不嚴，粘接強度低下，更容易發生這種問題。
3.FPC熱風整平
熱風整平是把在制板直接垂直浸入熔融的鉛錫槽中，多余的焊料用熱風吹去。柔性線路板FPC需要夾到鈦鋼制成的絲網中間，再浸入熔融焊料中，事先要對柔性線路板FPC的表面進行清潔處理和涂布助焊劑。由于聚酰亞胺膜容易吸潮，采用熱風整平工藝時，吸潮的水分會因急劇受熱蒸發而引起覆蓋層起泡甚至剝離，所以在進行FPC熱風整平之前，必須進行干燥處理和防潮管理。
