柔性線路板廠——贛州工廠又添新設備
FPC廠的人工成本高，是眾所周知的，其支撐部件：鋼片、FR4、PI在貼合到FPC上時，均靠人手貼合。作為資深的柔性線路板廠，贛州深聯除了有具切割、貼合一體的自動貼膠紙機外，近期又購買了全自動貼補強機。

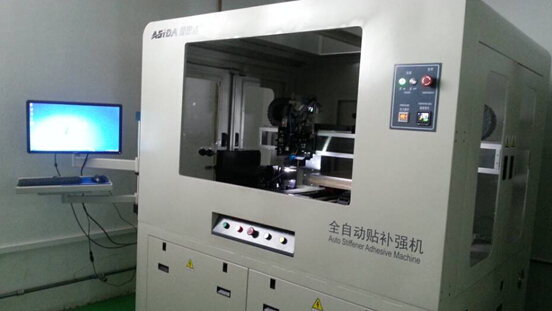

全自動貼補強機主要運用在柔性線路板行業，將卷裝補強板材料使用模具沖型，通過X、Y軸移動與CCD相機掃描，將其沖型的補強板/ PCS粘貼到設備加熱板之FPCB（柔性線路板）產品上。其優點可以很大的降低貼低人工貼合成本，提高材料利用率，貼合精度也提高了，人工每小時每人只能貼400PCS，人工貼合公差在+/-0.3mm,而自動貼補強機每小時貼2000PCS,公差在+/-0.05mm。以上數據表明，此補強機很大程度上加大了我司產能,增強了工藝.下面簡單說明下補強的作用:
補強是為了加強FPC的機械強度，方便表面裝零件等，補強片類型多種,根據制品使用要求不同而定,主要有鋼片,PET,PI,背膠或樹脂補強板等等。鋼片補強就是貼在FPC柔性線路板的某個位置或區域來增加厚度，其具有優異的耐蝕性、成型性 、相容性以及在很寬溫度范圍內的強韌性等系列特點，比如金手指背面的PI補強，PI補強用來增加金手指的硬度和厚度，便于拔插, FPC補強的使用范圍：移動電話、可視電話、手提電腦、航空航天、醫療器械、數碼相機、汽車儀表等壓制模塊或液晶片的鏈接部件的FPC。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
